ZKL 6209 Z N kuličkové ložisko

ZKL 6209 Z N kuličkové ložisko

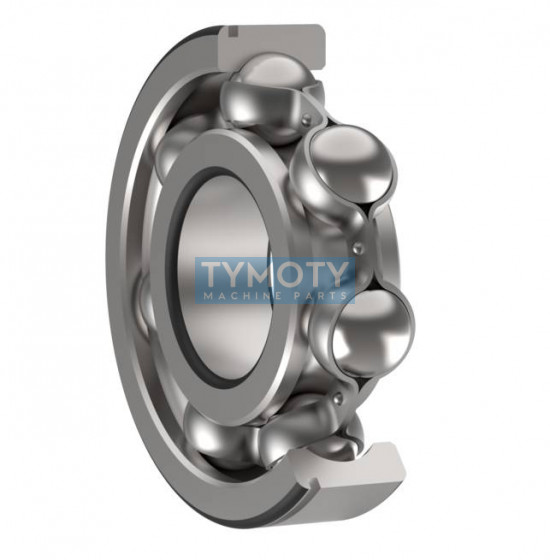

Ložisko ZKL 6209 Z N je vysoce přesné jednořadé kuličkové ložisko s radiálním kontaktem, navržené pro přenos radiálního i axiálního zatížení v obou směrech při vysokých otáčkách. Tento specifický model od tradičního výrobce ZKL je osazen jednostranným bezkontaktním plechovým těsněním (Z) a drážkou pro pojistný kroužek (N) na vnějším kroužku, což umožňuje snadnou axiální fixaci v tělese bez nutnosti opěrných ramen.

Alternativní označení a identifikace

• Typové označení: 6209 Z N, 6209ZN, 6209 Z-N
• PID produktu: 657537
• Ekvivalenty: SKF 6209-ZN, FAG 6209-Z-N, L.6209 Z N
• Výrobce: ZKL (CZ produkce)

Konstrukční prvky a geometrie

• Těsnění (Z): Ložisko je na jedné straně opatřeno ocelovým krycím plechem, který chrání vnitřní prostor před hrubými nečistotami a zabraňuje úniku maziva, aniž by docházelo ke zvýšenému tření.
• Upevňovací drážka (N): Vnější kroužek obsahuje přesně broušenou drážku pro pojistný (segrový) kroužek dle normy ISO 464, což zjednodušuje konstrukci uložení.
• Klec: Standardní ocelová klec vedená kuličkami zajišťuje optimální separaci valivých těles a rovnoměrnou distribuci maziva.
• Profil díry: Válcová díra pro standardní uložení na hřídel o průměru 45 mm.

Funkční charakteristika

Ložisko se vyznačuje nízkým koeficientem tření a je určeno pro provoz v širokém spektru otáček. Bezkontaktní plechové těsnění minimalizuje ztráty výkonu, zatímco drážka na vnějším kroužku umožňuje kompaktnější konstrukci převodovek a elektromotorů. Ložisko je dodáváno v normální toleranční třídě a s běžnou radiální vůlí (CN), pokud není uvedeno jinak.

Oblast použití

• Strojírenství: Převodovky a pohonné systémy s požadavkem na axiální zajištění vnějšího kroužku.
• Elektromotory: Uložení rotorů, kde je vyžadována ochrana ložiska na jedné straně.
• Zemědělská technika: Komponenty pohonů vystavené střednímu prachu.
• Automobilový průmysl: Pomocné agregáty a hřídele.

Montáž a údržba

Při montáži je nutné dbát na správnou orientaci krycího plechu vzhledem k prostředí. Drážka pro pojistný kroužek vyžaduje přesné usazení odpovídajícího kroužku pro zamezení axiálního posuvu. Mazání se provádí pomocí standardních lithných maziv pro kuličková ložiska, v závislosti na provozní teplotě a otáčkách aplikace.
