ZKL 6209 RS kuličkové ložisko

ZKL 6209 RS kuličkové ložisko

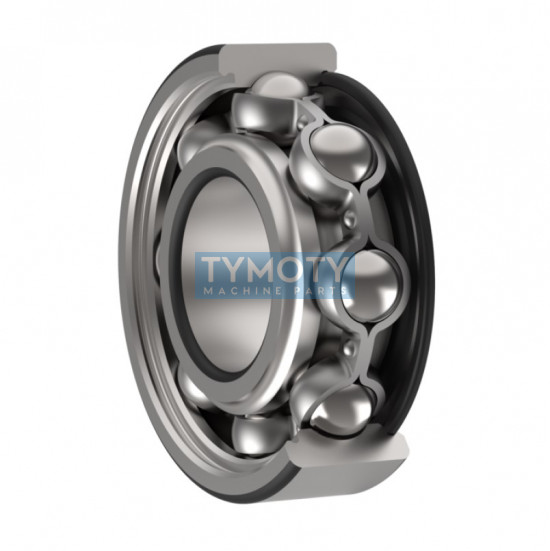

ZKL 6209 RS je nerozebíratelné jednořadé radiální kuličkové ložisko s hlubokou oběžnou dráhou, určené pro přenos radiálního a částečně axiálního zatížení. Jedná se o vysoce spolehlivou součást z produkce českého výrobce ZKL, která je osazena ocelovou klecí vedenou kuličkami a jednostranným kontaktním těsněním. Konstrukce ložiska je navržena pro zajištění nízkého tření a dlouhé životnosti v průmyslových aplikacích.

Alternativní označení a identifikace:

• Typové označení: 6209 RS
• Alternativní zápisy: 6209RS, 6209-RS, L.6209 RS
• PID: 313451
• Ekvivalenty: 6209 RSR, 6209 E-RS

Složení a vlastnosti

• Těsnění RS: Jednostranné třecí těsnění tvořené olejivzdornou a otěruvzdornou pryží navulkanizovanou na kovovou výztuhu. Těsnicí břit se opírá o zápich na čele vnitřního kroužku, čímž chrání vnitřní prostor před nečistotami.
• Klec: Robustní ocelová klec vedená valivými tělesy (kuličkami) zajišťuje stabilitu ložiska i při vyšších otáčkách.
• Materiál: Vysoce kvalitní ložisková ocel pro maximální únavovou pevnost a odolnost proti opotřebení.
• Radiální vůle: Standardní radiální vůle (CN) vhodná pro běžné provozní teploty a uložení.

Funkční charakteristika

Ložisko se vyznačuje tichým chodem a schopností pracovat při středních obvodových rychlostech. Jednostranné těsnění RS efektivně zadržuje mazivo uvnitř ložiska z jedné strany, zatímco otevřená strana umožňuje případné domazávání v rámci konstrukčního celku stroje. Pryžové těsnění je vysoce odolné vůči působení průmyslových maziv a kapalin.

Oblast použití

Tento typ ložiska je široce využíván v obecném strojírenství, dopravní technice a zemědělských strojích. Je vhodné pro uložení hřídelí v elektromotorech, převodovkách a dalších zařízeních, kde se vyžaduje kombinace kompaktních rozměrů (řada 62) a spolehlivého radiálního vedení.

Montáž a údržba

Při montáži je nutné dbát na čistotu a správné nalisování, aby nedošlo k poškození těsnicího břitu. Ložisko s válcovou dírou se montuje standardními postupy na hřídel s odpovídající tolerancí. Vzhledem k jednostrannému těsnění je třeba zajistit čistotu prostředí z otevřené strany ložiska.
