ZKL 6206 Z N kuličkové ložisko

ZKL 6206 Z N kuličkové ložisko

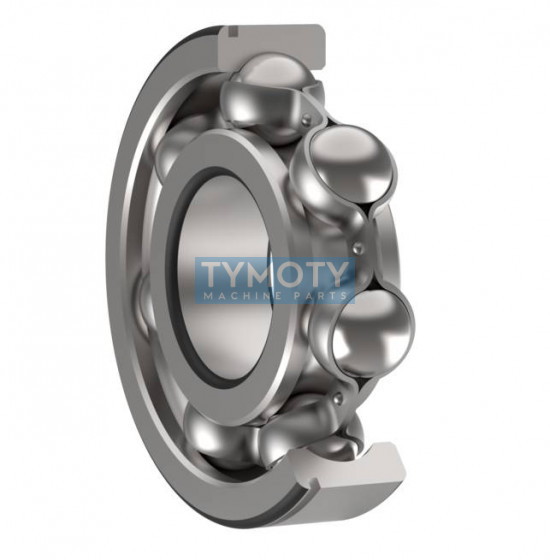

Radiální jednořadé kuličkové ložisko ZKL 6206 Z N je precizní strojní součást určená pro přenos radiálního a částečně i axiálního zatížení. Toto ložisko z české produkce ZKL se vyznačuje hlubokou drážkou a je konstruováno pro vysokou spolehlivost v náročných průmyslových provozech. Díky válcovému profilu díry je zajištěna snadná montáž na hřídel.

Alternativní označení a identifikace

• Typové značení: 6206 Z N, 6206 ZN
• Identifikační kódy: PID 657526, L.6206 Z N
• Ekvivalentní zápisy: 6206-ZN, 6206 Z N kuličkové ložisko

Konstrukční prvky a složení

• Z (Jednostranné těsnění): Ložisko je vybaveno jednostranným plechovým štítem, který chrání vnitřní prostor před hrubými nečistotami a znečištěním při zachování nízkého tření.
• N (Fixační drážka): Vnější kroužek obsahuje drážku pro pojistný kroužek, což umožňuje snadné axiální zajištění ložiska v tělese bez nutnosti dalších konstrukčních opěr (dodáváno bez pojistného kroužku).
• Ocelová klec: Standardní lisovaná klec z ocelového plechu zajišťuje rovnoměrné rozložení valivých těles a vysokou odolnost proti opotřebení.
• Materiál: Vysoce kvalitní ložisková ocel s vysokou mezí únavy.

Funkční charakteristika

Konstrukce s hlubokou drážkou umožňuje ložisku pracovat při vysokých otáčkách s minimálními vibracemi. Jednostranné plechové krytí minimalizuje energetické ztráty vznikající třením v porovnání s kontaktními těsněními. Drážka pro pojistný kroužek (N) zjednodušuje návrh ložiskového uzlu tím, že dovoluje fixaci vnějšího kroužku v otvoru tělesa.

Oblast použití

• Všeobecné strojírenství a pohony.
• Elektrické motory a ventilátory.
• Automobilový průmysl (převodové ústrojí).
• Zemědělská technika.
• Dopravníkové systémy.
