ZKL 52205 axiální kuličkové ložisko

ZKL 52205 axiální kuličkové ložisko (obousměrné)

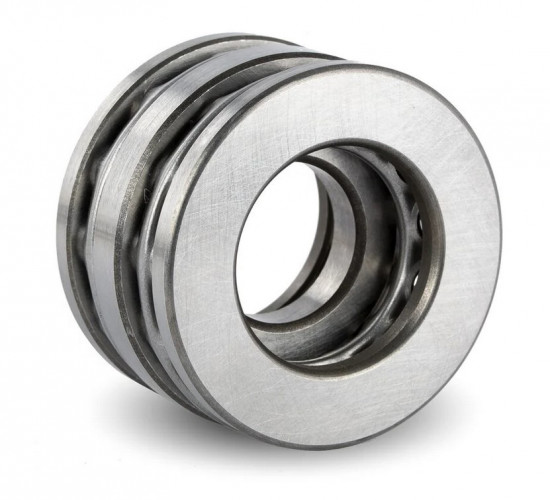

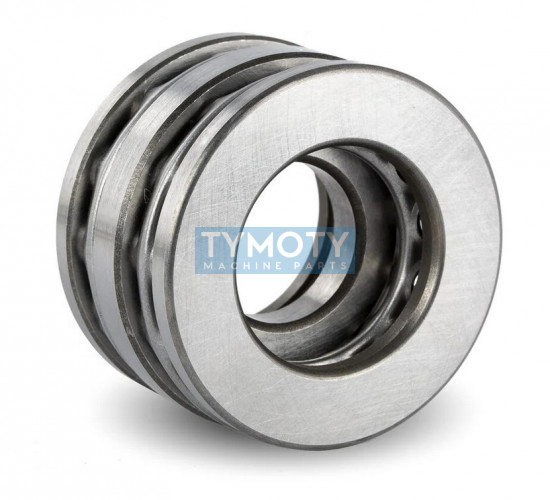

Ložisko ZKL 52205 představuje vysoce kvalitní obousměrné axiální kuličkové ložisko z české produkce, konstruované pro přenášení axiálního zatížení v obou směrech. Tento typ ložiska je plně rozebíratelný, což značně usnadňuje montáž a údržbu jednotlivých komponent. Skládá se ze středového hřídelového kroužku, dvou tělesových kroužků a dvou sad kuliček s lisovanou ocelovou klecí. Vzhledem ke své konstrukci nesmí být ložisko vystaveno žádnému radiálnímu namáhání.

Alternativní označení a identifikace:

• Typové označení: 52205
• Objednací kód (PID): 372050
• Alternativní zápis: L.52205, 52205 ZKL
• Ekvivalenty: Axial deep groove ball bearing 52205

Geometrie a konstrukce

• Obousměrné provedení: Umožňuje fixaci hřídele a zachycení axiálních sil z obou stran.
• Rozebíratelná konstrukce: Jednotlivé kroužky a klece s kuličkami lze montovat samostatně.
• Lisovaná ocelová klec: Zajišťuje přesné vedení valivých těles a je optimalizována pro mazání tukem i olejem.
• Válcová díra: Standardní geometrie pro uložení na hřídel o průměru 20 mm.

Technická specifikace

Ložisko je vyrobeno v souladu s normami ISO/DIN pro axiální valivá ložiska. Konstrukce s dvěma oběžnými drahami na hřídelovém kroužku umožňuje bezpečný přenos sil při středních otáčkách. Pro optimální provoz je nutné dodržet minimální axiální zatížení, aby nedocházelo k prokluzování kuliček v oběžných drahách, zejména při vysokých otáčkách nebo náhlých změnách rychlosti.

Montáž a pokyny k aplikaci

Při instalaci je klíčová správná orientace hřídelového kroužku a tělesových kroužků. Hřídelový kroužek má broušený otvor pro nalisování na hřídel, zatímco tělesové kroužky mají vnitřní průměr větší pro volné uložení v tělese. Je nezbytné zajistit dokonalou souosost úložných ploch, protože axiální kuličková ložiska jsou velmi citlivá na nesouosost hřídele vůči tělesu.
