ZKL 51310 axiální kuličkové ložisko

ZKL 51310 axiální kuličkové ložisko

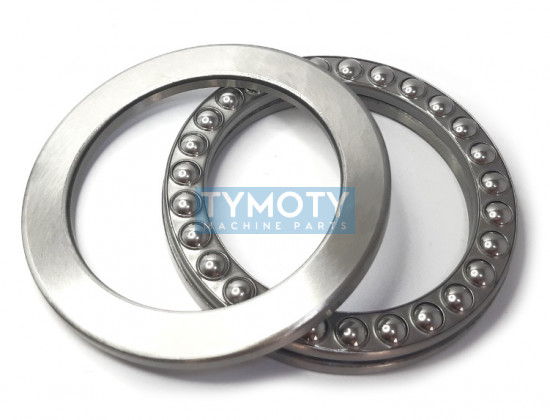

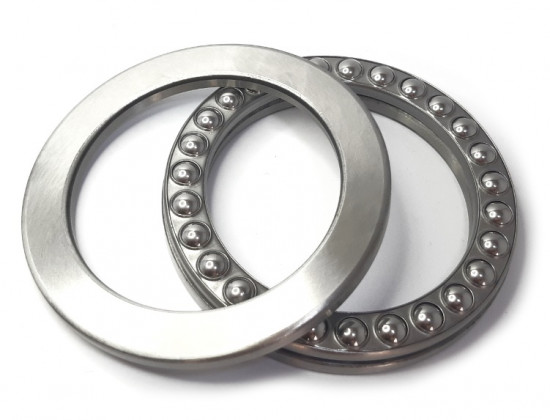

ZKL 51310 je jednosměrné axiální kuličkové ložisko v rozebíratelném provedení, vyrobené podle standardů CZ produkce. Tento typ ložiska je navržen pro zachycování vysokých axiálních sil působících v jednom směru, přičemž konstrukčně neumožňuje přenášet žádné radiální zatížení. Skládá se z hřídelového kroužku, tělesového kroužku a sady kuliček vedených v kleci.

Alternativní označení a identifikace:

• Typové označení: 51310
• Ekvivalenty: L.51310, 51310 ZKL, Axial deep groove ball bearing 51310
• Produktové ID (PID): 371100
• Mezinárodní zápis: 51310 (ISO)

Konstrukční a materiálové parametry:

• Rozebíratelná konstrukce: Umožňuje separátní montáž jednotlivých komponentů (hřídelový kroužek, tělesový kroužek a klec s valivými tělesy).
• Klec: Lisovaná ocelová klec zajišťující přesné vedení kuliček.
• Profil díry: Válcová díra pro standardní uložení na hřídel.
• Materiál: Vysoce kvalitní ložisková ocel s vysokou odolností proti opotřebení.

Technická specifikace a funkční charakteristika:

Ložisko 51310 je konstruováno pro provoz v aplikacích, kde dochází k výraznému axiálnímu namáhání hřídele. Díky své konstrukci vyžaduje pro správnou funkci minimální axiální zatížení, které zabraňuje prokluzu kuliček při vysokých otáčkách. Ložisko je nutné mazat vhodným plastickým mazivem nebo olejovou lázní v závislosti na provozních teplotách a otáčkách.

Montáž a údržba:

Při montáži je kritické zajistit naprostou kolmost úložných ploch k ose hřídele. Jelikož je ložisko rozebíratelné, kroužky se montují samostatně. Hřídelový kroužek má přesný vrtaný průměr pro nalisování na hřídel, zatímco tělesový kroužek má průměr o něco větší pro volné uložení v tělese stroje. Nesmí dojít k záměně těchto kroužků.

Oblast použití:

Typicky se využívá v otočných stolech, vřetenech obráběcích strojů, převodovkách s vertikálním uložením nebo v mechanismech zvedacích zařízení, kde je vyžadována vysoká axiální tuhost uložení při nízkých až středních otáčkách.
