ZKL 33213 A kuželíkové ložisko

ZKL 33213 A kuželíkové ložisko

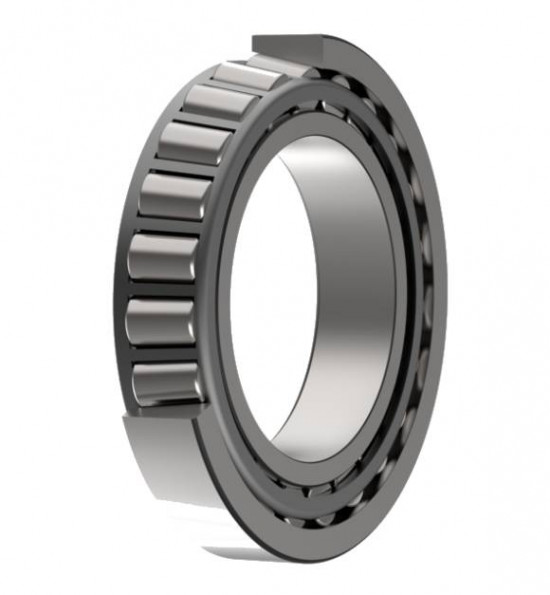

Jednořadé kuželíkové ložisko ZKL 33213 A v metrických rozměrech je vysoce odolná valivá součást určená k přenášení kombinovaného radiálního a axiálního zatížení. Konstrukce ložiska se skládá ze dvou hlavních částí: vnitřního kroužku s kuželíky a klecí a oddělitelného vnějšího kroužku. Tato rozebíratelná koncepce usnadňuje montáž a údržbu. Přípona "A" u českého výrobce ZKL definuje ložisko s optimalizovanou vnitřní konstrukcí pro dosažení vyšší dynamické únosnosti a delší provozní životnosti.

Alternativní označení a identifikace

Tento produkt je v technické dokumentaci a katalozích uváděn pod následujícími kódy: PID 690504, 33213 A, 33213A, L.33213 ZKL, ISO 33213. Ekvivalentní zápisy zahrnují formáty s mezerami i bez nich pro zajištění kompatibility s vyhledávacími systémy náhradních dílů.

Geometrie a konstrukce

• Konstrukční typ: Jednořadé kuželíkové ložisko v rozebíratelném provedení umožňujícím separátní montáž vnějšího kroužku.
• Profil díry: Válcová díra (cylindrical bore) pro standardní hřídelové uložení.
• Klec a valivá tělesa: Mechanicky vedená ocelová klec zajišťuje rovnoměrné rozložení kuželíků a optimální mazání při vysokých otáčkách.
• Materiálové složení: Vysoce legovaná ložisková ocel procházející procesem kalení pro maximální tvrdost a odolnost proti opotřebení.
• Vnitřní úprava: Varianta "A" disponuje zdokonaleným kontaktem mezi valivými tělesy a oběžnými drahami, což snižuje tření a tepelné namáhání.

Technická specifikace a vlastnosti

Ložisko 33213 A je konstruováno pro zachycování velkých sil v jednom axiálním směru. Při požadavku na zachycení obousměrných axiálních sil je nutná montáž v páru, obvykle v uspořádání "O" nebo "X". Vyznačuje se vysokou tuhostí uložení a schopností vyrovnávat určité nesouososti hřídele v závislosti na provozní vůli.

Oblast použití

Typické aplikace zahrnují převodovky nákladních automobilů, zemědělskou techniku, nápravy průmyslových vozidel, vřetena obráběcích strojů a těžká strojírenská zařízení vyžadující vysokou únosnost v kompaktních rozměrech.

Montáž a údržba

Vzhledem k rozebíratelné konstrukci musí být axiální vůle nebo předpětí nastaveno během montáže proti druhému ložisku. Je nezbytné zajistit čistotu při instalaci a použít mazivo odpovídající provozním teplotám a otáčkám v rozsahu specifikovaném výrobcem.
