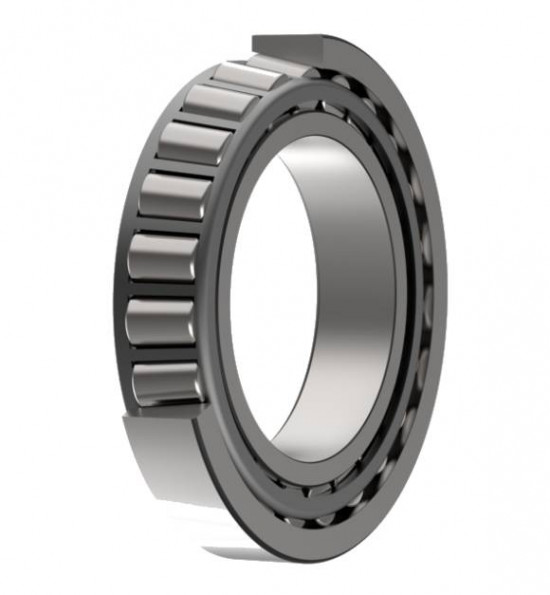

ZKL 32215 A kuželíkové ložisko

ZKL 32215 A kuželíkové ložisko

Jednořadé kuželíkové ložisko ZKL 32215 A v metrickém provedení je precizní konstrukční prvek určený pro zachycování kombinovaných radiálních a axiálních sil. Jedná se o rozebíratelné ložisko, kde vnitřní kroužek s valivými tělesy a klecí tvoří jeden celek a vnější kroužek je samostatně montovatelný. Díky úhlu sklonu oběžných drah je toto ložisko schopno přenášet značná zatížení v jednom směru, přičemž pro obousměrné axiální vedení je vyžadována montáž v páru.

Alternativní označení a identifikace:

• Typové označení: 32215 A
• Zápis bez mezer: 32215A
• Alternativní zápisy: L.32215 ZKL, 32215-A
• Produktové ID (PID): 362331

Geometrie a konstrukce

• Kuželíkové uspořádání: Valivá tělesa (kuželíky) zajišťují lineární styk s oběžnou dráhou, což maximalizuje únosnost při zachování kompaktních rozměrů.
• Rozebíratelnost: Konstrukce umožňuje nezávislou instalaci vnitřního kroužku (cone) a vnějšího kroužku (cup), což usnadňuje montáž v omezených prostorech.
• Klec: Ložisko je vybaveno robustní ocelovou klecí, která zajišťuje rovnoměrné rozestupy valivých těles a jejich vedení.
• Profil díry: Válcová díra pro standardní uložení na hřídel.

Technická specifikace

Ložisko je vyrobeno z vysoce jakostní ložiskové oceli s vysokou odolností proti únavě materiálu. Geometrie vnitřních drah je optimalizována pro minimalizaci tření a vývinu tepla při vysokých otáčkách. Provedení "A" značí vnitřní úpravu konstrukce pro zvýšení statické a dynamické únosnosti oproti základním variantám.

Oblast použití

Tento typ ložiska nachází uplatnění především v aplikacích s vysokými nároky na tuhost uložení:

• Náboje kol nákladních automobilů a přívěsů.
• Převodovky průmyslových strojů a zemědělské techniky.
• Uložení vřeten obráběcích strojů.
• Kuželové převody a diferenciály.

Montáž a údržba

Při montáži je nezbytné zajistit správné nastavení axiální vůle nebo předpětí, které je klíčové pro životnost ložiska. Vzhledem k otevřené konstrukci je nutné zajistit ochranu proti kontaminaci a pravidelné mazání plastickým mazivem nebo olejovou lázní v závislosti na provozních podmínkách. Montáž vnějšího a vnitřního kroužku by měla probíhat pomocí přípravků, které nepřenášejí síly přes valivá tělesa.
