ZKL 3209 NF kuličkové ložisko s kosoúhlým stykem

ZKL 3209 NF kuličkové ložisko s kosoúhlým stykem

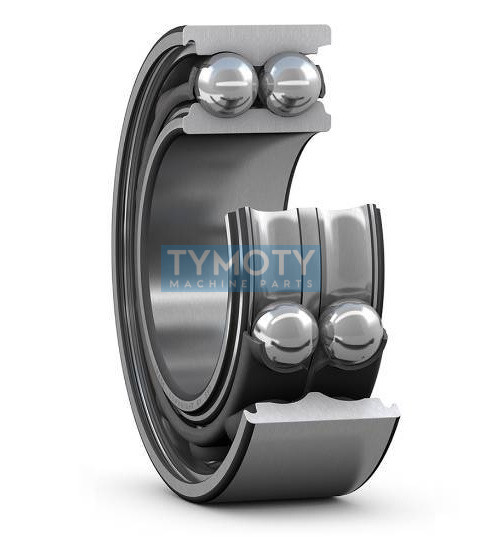

Ložisko ZKL 3209 NF je nerozebíratelné dvouřadé kuličkové ložisko s kosoúhlým stykem, které patří do prémiové řady NEW FORCE. Tato konstrukční řada se vyznačuje optimalizovanou vnitřní geometrií pro vyšší únosnost a životnost. Ložisko disponuje plnicím otvorem na jedné straně a stykovým úhlem 32°, což mu umožňuje přenášet značná radiální i obousměrná axiální zatížení. Valivá tělesa jsou uspořádána v konfiguraci "O" (zády k sobě), což zajišťuje vysokou tuhost uložení a odolnost proti klopným momentům.

Alternativní označení a identifikace:

• Typové označení: 3209 NEW FORCE
• Zkrácené značení: 3209 NF, 3209NF
• Alternativní kódy: L.3209 NF, Ložisko 3209 NEW FORCE ZKL
• Interní ID (PID): 327360

Geometrie a konstrukční prvky

• Dvouřadá konstrukce: Odpovídá dvojici jednoradových ložisek v uspořádání "O".
• Stykový úhel: 32° pro optimalizaci přenosu axiálních sil.
• Plnicí zářez: Obsahuje plnicí otvor na jedné straně pro zvýšení počtu valivých těles.
• Materiálové provedení: Vysoce kvalitní ložisková ocel s precizním tepelným zpracováním.
• Klec: Lisovaná ocelová klec zajišťující stabilitu valivých těles i při vyšších otáčkách.

Hlavní výhody a funkční charakteristika

• Vysoká tuhost: Konfigurace "O" poskytuje velmi stabilní uložení hřídele.
• Obousměrná únosnost: Schopnost zachycovat axiální síly působící v obou směrech současně s radiálním zatížením.
• NEW FORCE standard: Modernizované výrobní postupy ZKL zvyšující dynamickou únosnost a snižující tření.

Oblast použití

• Uložení hřídelí s požadavkem na vysokou tuhost.
• Průmyslové převodovky a čerpadla.
• Zemědělská technika a dopravní systémy.
• Vřetena obráběcích strojů s nižšími otáčkami a vyšším zatížením.
