ZKL 3205 C3 NEW FORCE kuličkové ložisko s kosoúhlým stykem

ZKL 3205 C3 NEW FORCE kuličkové ložisko s kosoúhlým stykem

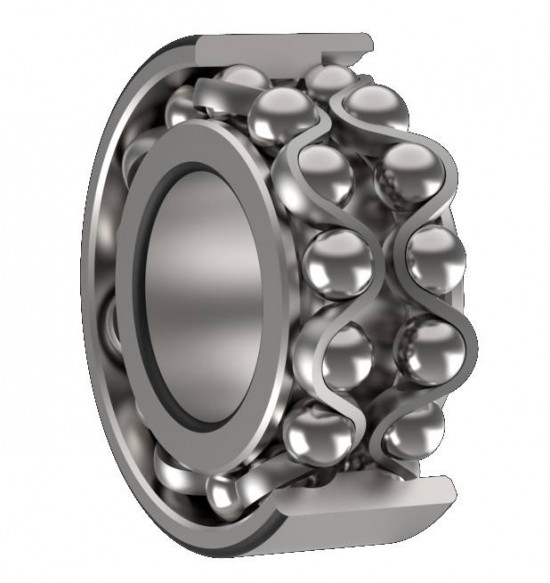

ZKL 3205 C3 NEW FORCE je nerozebíratelné dvouřadé kuličkové ložisko s kosoúhlým stykem, které je navrženo pro přenos radiálních i obousměrných axiálních zatížení. Toto ložisko disponuje plnicím otvorem na jedné straně a valivá tělesa jsou uspořádána v konfiguraci "O" (zády k sobě), což odpovídá vlastnostem sdružené dvojice jednořadých ložisek. Provedení NEW FORCE představuje technologicky vylepšenou řadu se zvýšenou dynamickou únosností, preciznější geometrií oběžných drah a prodlouženou životností v náročných provozních podmínkách.

Alternativní označení a identifikace

• PID: 327210
• Značení výrobce: 3205 C3 NEW FORCE
• Alternativy: L.3205 C3 NF, 3205 C3 NF, 3205 C3
• Mezinárodní zápis: Angular contact ball bearing 3205-C3

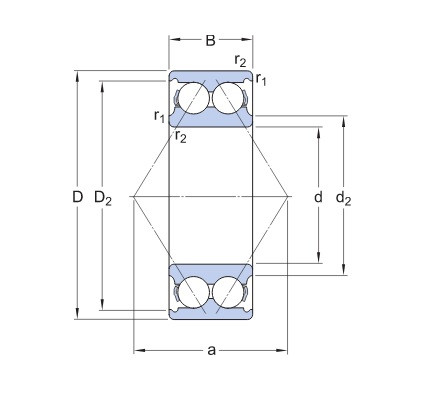

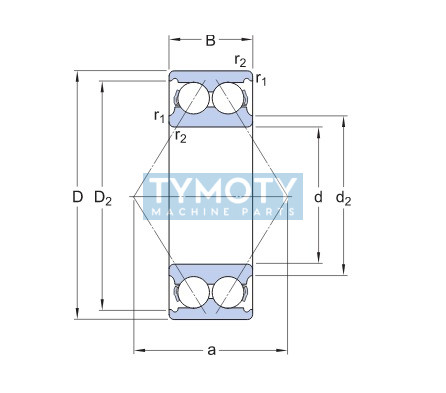

Konstrukční prvky a materiálové složení

• Stykový úhel: 32° pro optimalizovaný přenos kombinovaného zatížení.
• Uspořádání: Konfigurace "O" zajišťující vysokou tuhost uložení.
• Vnitřní vůle: C3 (axiální vůle větší než normální) pro kompenzaci teplotní roztažnosti.
• Klec: Lisovaná ocelová klec pro vedení valivých těles.
• Materiál: Vysoce čistá ložisková ocel s vylepšenou tepelnou stabilitou.

Funkční charakteristika řady NEW FORCE

Řada NEW FORCE využívá pokročilé výrobní technologie, které minimalizují vnitřní tření a zvyšují odolnost ložiska proti vibracím a rázovému zatížení. Použití vysoce kvalitních materiálů zajišťuje stabilitu rozměrů i při zvýšených provozních teplotách. Díky optimalizované vnitřní geometrii a přesnosti výroby dosahuje ložisko vyšších mezních otáček a vykazuje delší servisní intervaly ve srovnání se standardními typy.

Oblast použití a aplikace

Ložisko je určeno pro náročné průmyslové aplikace v těžkém strojírenství, energetice a dopravní technice. Typicky se instaluje do převodovek, čerpadel, elektromotorů a dalších zařízení, kde dochází ke kombinovanému radiálnímu a axiálnímu namáhání a kde je vyžadována vysoká provozní spolehlivost uložení.

Montáž a údržba

Při montáži je nutné dbát na správnou orientaci vzhledem k plnicímu otvoru a směru axiálního tlaku. Vzhledem k otevřené konstrukci ložiska je nezbytné zajistit odpovídající mazání (olejová lázeň nebo plastické mazivo) a ochranu proti vniknutí nečistot. Zvětšená vůle C3 umožňuje montáž s větším přesahem na hřídel nebo v tělese bez rizika nadměrného sevření valivých těles po dosažení provozní teploty.
