ZKL 3204 C3 NEW FORCE kuličkové ložisko s kosoúhlým stykem

ZKL 3204 C3 NEW FORCE kuličkové ložisko s kosoúhlým stykem

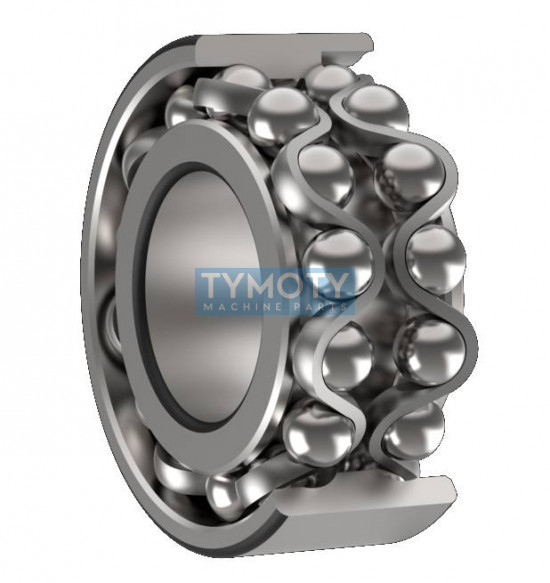

ZKL 3204 C3 NEW FORCE je nerozebíratelné dvouřadé kuličkové ložisko s kosoúhlým stykem, konstruované pro zachycování radiálních i obousměrných axiálních zatížení. Toto ložisko v prémiovém provedení NEW FORCE se vyznačuje vylepšenými parametry v oblasti nosnosti, přesnosti výroby a celkové životnosti ve srovnání se standardní řadou.

Alternativní označení a identifikace

• ZKL 3204 C3 NF
• L.3204 C3 NF
• 3204C3
• PID: 327151

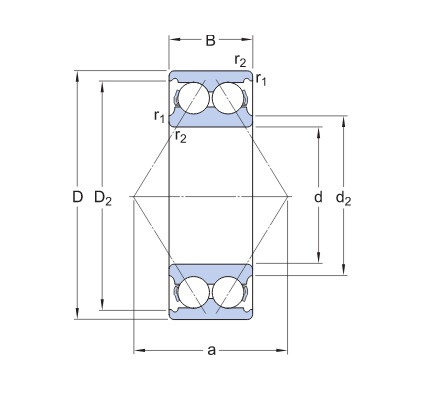

Geometrie a konstrukční prvky

• Stykový úhel: Ložisko disponuje stykovým úhlem 32 stupňů, což zajišťuje optimální přenos kombinovaného zatížení.
• Uspořádání: Valivá tělesa jsou uspořádána v konfiguraci "O" (zády k sobě), což odpovídá vlastnostem združené dvojice jednořadých ložisek.
• Plnicí otvor: Konstrukce obsahuje plnicí otvor na jedné straně ložiska.
• Vnitřní vůle: Radiální a axiální vůle C3 je větší než normální, což umožňuje kompenzaci teplotní roztažnosti při vyšších provozních teplotách.
• Klec: Lisovaná ocelová klec pro vedení kuliček.

Funkční charakteristika řady NEW FORCE

Řada NEW FORCE představuje pokročilou technologickou generaci ložisek ZKL. Je navržena pro náročné průmyslové aplikace vyžadující vyšší odolnost proti vibracím a teplotnímu namáhání. Použití vysoce kvalitních materiálů a optimalizovaná vnitřní geometrie zajišťují delší servisní intervaly a nižší energetické ztráty v důsledku tření.

Oblast použití

Ložisko 3204 C3 NEW FORCE je určeno pro instalaci v těžkém průmyslu, energetice a ve specifických strojírenských aplikacích, kde dochází k vysokému dynamickému zatížení a kde je vyžadována vysoká spolehlivost uložení hřídelí.

Montáž a údržba

Při montáži je nutné dbát na správnou orientaci plnicího otvoru vzhledem k působícímu zatížení. Vzhledem k otevřenému provedení bez integrovaného těsnění vyžaduje ložisko pravidelné domazávání vhodným mazivem a ochranu před kontaminací nečistotami.
