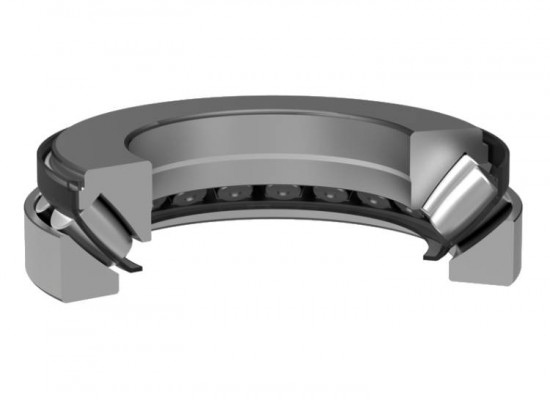

ZKL 29438 EJ axiální soudečkové ložisko

ZKL 29438 EJ axiální soudečkové ložisko

ZKL 29438 EJ je vysoce výkonné axiální soudečkové ložisko konstruované pro přenášení extrémních axiálních sil v jednom směru při současné schopnosti zachytit určité radiální zatížení. Díky naklopitelnosti soudečků po kulové oběžné dráze tělesového kroužku ložisko efektivně eliminuje negativní vlivy průhybů hřídele a nesouososti uložení. Varianta EJ značí optimalizovanou vnitřní konstrukci a ocelovou klec, což zaručuje vysokou únosnost a dlouhou provozní životnost v nejnáročnějších podmínkách.

Alternativní označení a identifikace:

• Typové označení: 29438 EJ
• Alternativní zápisy: 29438EJ, 29438-E-J
• PID (Identifikační číslo): 379821
• Interní kód: L.29438 EJ
• Výrobce: ZKL (CZ produkce)

Konstrukční prvky a geometrie

• Optimalizovaná vnitřní geometrie (E): Zajišťuje zvýšenou únosnost ložiska a nižší tření.
• Masivní ocelová klec (J): Lisovaná ocelová klec vedená na hřídelovém kroužku zajišťuje stabilitu valivých těles.
• Samosvornost a naklopitelnost: Schopnost vyrovnávat nesouosost mezi hřídelem a tělesem bez zvýšení vnitřního pnutí.
• Otevřené provedení: Bez integrovaného těsnění, určené pro mazání olejem nebo plastickým mazivem v uzavřené skříni.

Hlavní výhody a funkční charakteristika:

Ložisko disponuje schopností přenášet značná axiální zatížení při relativně vysokých otáčkách. Asymetrické soudečky vyvozují hydrodynamický vztlak, který napomáhá tvorbě mazacího filmu na čelech soudečků a vodicím nákružku, čímž se snižuje opotřebení a zahřívání komponent. Konstrukce EJ zajišťuje vysokou provozní spolehlivost i při kolísavém zatížení.

Oblast použití:

Tento typ ložiska je primárně určen pro těžký průmysl a energetiku. Typické aplikace zahrnují:

• Svislé hřídele vodních turbín a generátorů.
• Vytlačovací stroje na plasty (extrudery).
• Těžební technika a vrtné soupravy.
• Velké převodovky s vysokým axiálním tahem.
• Lodní hřídele a lodní šrouby.
