ZKL 29416 EJ axiální soudečkové ložisko

ZKL 29416 EJ axiální soudečkové ložisko

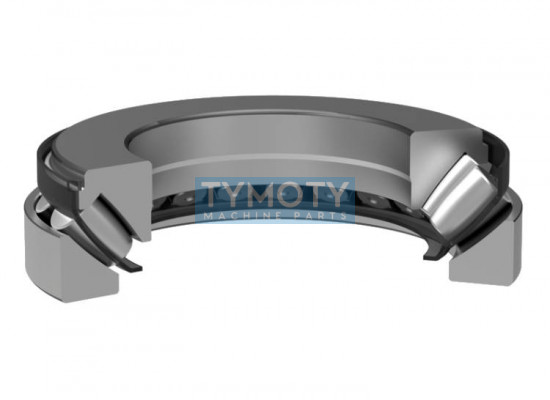

Ložisko ZKL 29416 EJ je vysoce výkonné axiální soudečkové ložisko navržené pro přenos extrémních axiálních sil při současném kompenzování nesouososti hřídele vůči tělesu. Díky specifické vnitřní geometrii s asymetrickými soudečky a šikmými oběžnými drahami je ložisko schopno přenášet i omezené radiální zatížení působící současně s hlavním axiálním tahem.

Alternativní označení a identifikace:

ZKL 29416 EJ, 29416EJ, PID: 379701, axiálne súdkové ložisko 29416 EJ, Axial spherical roller bearing 29416 EJ.

Konstrukční prvky a vnitřní geometrie

• Optimalizovaná geometrie (EJ): Suffix EJ označuje ložisko s vylepšenou vnitřní konstrukcí a lisovanou ocelovou klecí pro vyšší dynamickou únosnost.
• Klec: Robustní ocelová klec zajišťuje přesné vedení valivých těles i v náročných provozních režimech.
• Materiálové složení: Vyrobeno z vysoce kvalitní ložiskové oceli s vysokou odolností proti únavě materiálu a opotřebení.
• Vlastnost naklopitelnosti: Schopnost vyrovnat úhlové průhyby hřídele a nepřesnosti v souososti úložných těles.

Technická specifikace a funkční charakteristika

Ložisko disponuje velkým počtem soudečků, které mají optimální přimknutí k oběžným drahám, což zajišťuje rovnoměrné rozložení napětí. Konstrukce EJ se vyznačuje vylepšenými kluznými vlastnostmi na čelech valivých těles a vodicích nákružcích, což vede ke snížení tření a provozní teploty ložiska.

Oblast použití

Axiální soudečková ložiska typu 29416 EJ nacházejí uplatnění v nejtěžších průmyslových aplikacích, jako jsou svislé hřídele velkých strojů, převodovky s vysokým zatížením, důlní drtiče, extrudéry plastů, vrtné soupravy a námořní pohony, kde je vyžadována maximální axiální tuhost a spolehlivost.

Montáž a údržba

Vzhledem k rozebíratelné konstrukci se hřídelový kroužek s klecí a valivými tělesy montuje odděleně od tělesového kroužku. Při montáži je nezbytné zajistit správné mazání (olejem nebo plastickým mazivem) pro odvod tepla a minimalizaci opotřebení ve styku soudečků a nákružků.
