ZKL 29415 EJ axiální soudečkové ložisko

ZKL 29415 EJ axiální soudečkové ložisko

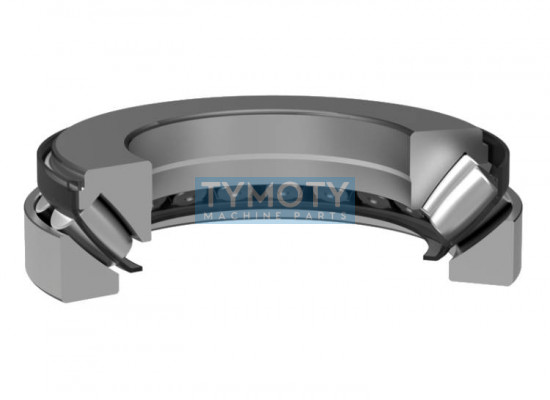

Ložisko ZKL 29415 EJ je jednostranné axiální soudečkové ložisko konstruované pro přenášení extrémních axiálních sil při současném působení radiálního zatížení. Díky šikmému uspořádání valivých těles (soudečků) vůči ose hřídele a kulové oběžné dráze v tělesovém kroužku je toto ložisko naklápěcí. Tato konstrukce umožňuje vyrovnávat nesouosost hřídele vůči tělesu a kompenzovat průhyby hřídele bez negativního vlivu na funkci ložiska.

Alternativní označení a identifikace:

• ZKL 29415 EJ
• 29415EJ
• 29415 E (standardní řada se zvýšenou únosností)
• PID: 379691

Geometrie a konstrukční prvky:

• Válcová díra: Standardní vnitřní průměr 75 mm pro přímou montáž na čep hřídele.
• Optimalizovaná vnitřní konstrukce (E): Zajišťuje vyšší dynamickou únosnost a prodlouženou životnost.
• Lisovaná ocelová klec (J): Klec vedená hřídelovým kroužkem zajišťuje přesné vedení asymetrických soudečků i při vysokých otáčkách.
• Rozebíratelné provedení: Usnadňuje montáž a údržbu jednotlivých komponent ložiska (hřídelový kroužek, tělesový kroužek, věnec se soudečky).

Funkční charakteristika:

Ložisko vyniká schopností pracovat při relativně vysokých otáčkách ve srovnání s jinými typy axiálních ložisek. Díky hydrodynamickému působení maziva mezi soudečky a vodicím nákružkem je zajištěno efektivní snižování tření a odvod tepla. Je nezbytné dbát na minimální axiální zatížení, aby nedocházelo k prokluzu valivých těles při provozu.

Oblast použití / Příklady aplikací:

• Těžké převodovky v průmyslu a energetice.
• Otočné čepy jeřábů a vyprošťovací techniky.
• Vertikální hřídele vodních turbín.
• Vstřikovací lisy a vytlačovací stroje (extrudéry).
• Důlní a těžební stroje s vysokými nároky na axiální únosnost.

Montáž a údržba:

Při montáži je nutné zajistit správnou orientaci hřídelového a tělesového kroužku. Vzhledem k rozebíratelné konstrukci musí být ložisko při instalaci chráněno před nečistotami. Pro mazání se doporučují plastická maziva s EP přísadami nebo olejová lázeň, v závislosti na provozní teplotě a otáčkách aplikace.
