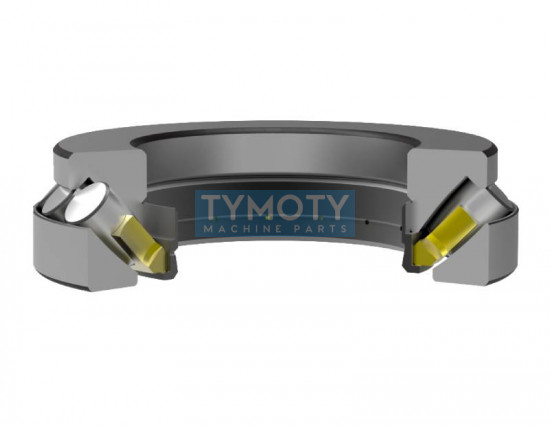

ZKL 29412 M axiální soudečkové ložisko

ZKL 29412 M axiální soudečkové ložisko

Axiální soudečkové ložisko ZKL 29412 M představuje vysoce robustní ložisko určené pro přenos extrémních axiálních sil v jednom směru při současném kompenzování úhlového naklopení hřídele. Konstrukce s valivými tělesy ve tvaru soudečků, která jsou skloněna k ose ložiska, umožňuje ložisku přenášet i určité radiální zatížení působící současně s axiální silou. Výrobek pochází z produkce renomovaného výrobce ZKL a vyznačuje se vysokou tuhostí a provozní spolehlivostí i v nejnáročnějších podmínkách.

Alternativní označení a identifikace

• Typové označení: 29412 M
• Alternativní zápisy: 29412M, L.29412 M, 29412-M
• PID: 379663
• Výrobce: ZKL (Česká republika)

Konstrukční a materiálové parametry

• Geometrie: Axiální soudečkové ložisko s nakloněnými oběžnými drahami.
• Klec: Masivní mosazná klec (označení M) vedená na hřídelovém kroužku, zajišťující stabilitu valivých těles při vysokých otáčkách.
• Materiál: Prvotřídní ložisková ocel s vysokou odolností proti únavě materiálu.
• Provedení: Rozebíratelná konstrukce umožňující samostatnou montáž hřídelového kroužku s klecí a soudečky a tělesového kroužku.
• Profil díry: Válcová.

Konstrukční vlastnosti

Ložisko 29412 M je díky uspořádání oběžných drah schopno přenášet radiální zatížení až do výše 55 % současně působícího axiálního zatížení. Kulové oběžné dráhy tělesového kroužku zajišťují ložisku samostavnost, což eliminuje vznik hranových napětí při průhybech hřídele. Mosazná klec minimalizuje tření a zvyšuje odolnost ložiska při rázovém zatížení nebo v prostředí s vibracemi.

Oblast použití

Typické aplikace zahrnují uložení svislých hřídelů v těžkém průmyslu, jako jsou:

• Extrudery a vstřikovací lisy pro plasty.
• Energetická zařízení a turbíny.
• Lodní hřídele a kormidelní mechanismy.
• Těžební stroje a drtiče.
• Jeřábové háky a otočné stoly s vysokou axiální zátěží.
