ZKL 29412 EJ axiální soudečkové ložisko

ZKL 29412 EJ axiální soudečkové ložisko

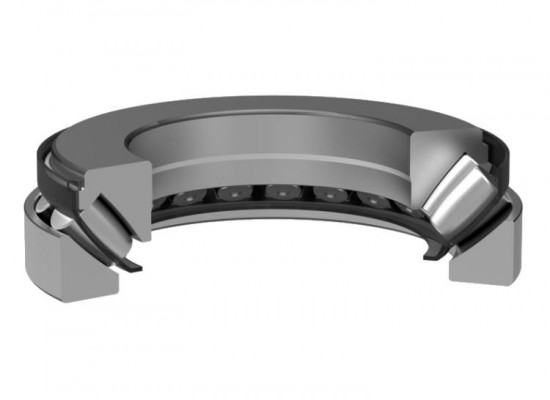

Ložisko ZKL 29412 EJ je vysoce výkonné axiální soudečkové ložisko s optimalizovanou vnitřní konstrukcí pro přenos extrémních axiálních sil. Tato konstrukční řada umožňuje díky naklopitelnosti soudečků v oběžných drahách vyrovnávat nesouosost hřídele vzhledem k tělesu, a to bez narušení funkčnosti ložiska. Konstrukce EJ se vyznačuje modernizovaným vnitřním uspořádáním a plechovou klecí, což zajišťuje optimální vedení valivých těles a snížení vnitřního tření.

Alternativní označení a identifikace

• Typové označení: 29412 EJ
• Zápis bez mezer: 29412EJ
• PID produktu: 379661
• Identifikátory: L.29412EJ, 29412 E
• Výrobce: ZKL (tradiční česká produkce)

Geometrie a konstrukční prvky

• Asymetrické soudečky: Zajišťují optimální rozložení kontaktního napětí v oběžných drahách.
• EJ provedení: Specifická vnitřní geometrie s lisovanou ocelovou klecí pro zvýšenou mezní frekvenci otáčení.
• Rozebíratelná konstrukce: Umožňuje samostatnou montáž hřídelového kroužku se sestavou soudečků a tělesového kroužku.
• Profil díry: Válcová díra pro standardní uložení na hřídel.

Konstrukční vlastnosti

Konstrukce 29412 EJ dovoluje ložisku přenášet kromě dominantního axiálního zatížení i omezené radiální síly (obvykle do 55 % současně působící axiální síly). Mazání je u tohoto typu ložiska kritické vzhledem k vysokému kluznému tření mezi čely soudečků a vodicím nákružkem; EJ konstrukce je navržena tak, aby usnadňovala cirkulaci maziva v těchto kritických bodech.

Oblast použití / Příklady aplikací

Axiální soudečková ložiska ZKL jsou ideální pro těžké průmyslové aplikace s vysokým vertikálním nebo axiálním namáháním. Typické aplikace zahrnují svislé hřídele těžkých strojů, převodovky pro rypadla, jeřábové háky, vstřikovací lisy a hydrogenerátory.

Montáž a údržba

Při montáži je nutné zajistit správnou orientaci hřídelového kroužku. Vzhledem k rozebíratelnosti ložiska musí být kroužky při instalaci přesně souosé. Doporučuje se mazání olejem pro odvod tepla v náročných provozních podmínkách, případně plastickým mazivem s EP aditivy pro nižší otáčky.
