ZKL 29338 M soudečkové ložisko

ZKL 29338 M soudečkové ložisko

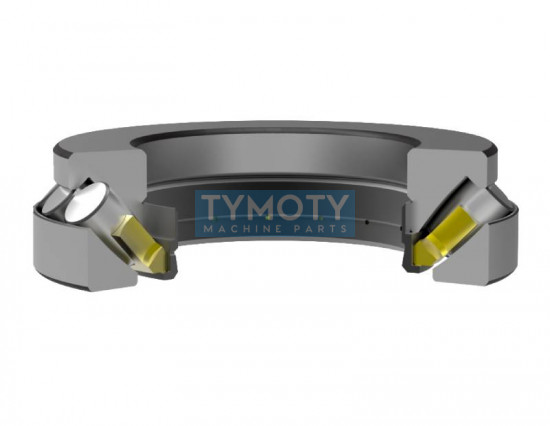

Ložisko 29338 M je jednosměrné axiální soudečkové ložisko v prémiovém provedení od tradičního českého výrobce ZKL. Tato konstrukce je specifická schopností přenášet extrémně vysoká axiální zatížení při současném působení radiálních sil a zároveň kompenzovat nesouosost hřídele vůči tělesu. Ložisko je osazeno masivní mosaznou klecí (označení M), která zajišťuje vysokou stabilitu vedení valivých těles i v náročných provozních podmínkách.

Alternativní označení a identifikace:

• Typové označení: 29338 M, 29338M
• PID: 690342
• EAN/Kód náhrady: Axial spherical roller bearing 29338 M
• Výrobce: ZKL (Česká produkce)

Geometrie a konstrukce

• Valivá tělesa: Asymetrické soudečky s optimálním kontaktem s oběžnými drahami pro maximální únosnost.
• Klec: Masivní mosazná klec vedená na hřídelovém kroužku, vysoce odolná proti vibracím a teplotním výkyvům.
• Rozebíratelnost: Konstrukce umožňuje oddělenou montáž hřídelového kroužku s klecí a valivými tělesy od tělesového kroužku.
• Naklopitelnost: Schopnost vyrovnávat průhyby hřídele a chyby souososti úložných ploch.

Funkční charakteristika

Vnitřní konstrukce axiálních soudečkových ložisek umožňuje přenos sil pod úhlem, což v kombinaci s velkým počtem valivých těles o velkém průměru zaručuje nejvyšší možnou dynamickou i statickou únosnost v rámci axiálních ložisek. Díky hydrodynamickému mazání a optimalizaci stykových ploch vykazuje ložisko 29338 M nízké tření i při vysokých otáčkách.

Oblast použití

• Těžké strojírenství a energetika.
• Vertikální uložení hřídelí velkých čerpadel a turbín.
• Vstřikovací lisy a extrudéry.
• Námořní hřídelové systémy a převodovky s vysokým tahem.
• Těžební a stavební stroje (otoče rypadel).
