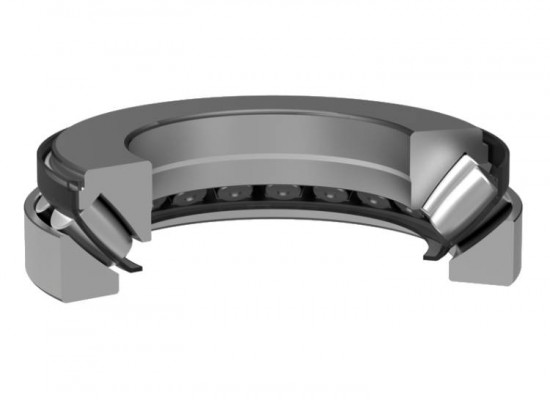

ZKL 29338 EJ axiální soudečkové ložisko

ZKL 29338 EJ axiální soudečkové ložisko

Axiální soudečkové ložisko ZKL 29338 EJ představuje robustní technické řešení určené pro přenos extrémních axiálních zatížení při současném působení radiálních sil. Díky své vnitřní konstrukci s nakloněnými oběžnými drahami a kulovou plochou na tělesovém kroužku je toto ložisko samostavné, což umožňuje kompenzovat nesouosost hřídele vůči tělesu nebo průhyby hřídele bez negativního dopadu na životnost ložiska. Označení EJ indikuje optimalizovanou vnitřní konstrukci s lisovanou ocelovou klecí.

Alternativní označení a identifikace

• Typové označení: 29338 EJ
• Výrobce: ZKL (tradiční česká produkce)
• Kódové varianty: 29338EJ, L.29338EJ
• Identifikační číslo (PID): 379421

Konstrukční prvky a geometrie

• Soudečková geometrie: Asymetrické valivé prvky umožňují vysokou hustotu zatížení a nízké tření.
• Samostavnost: Schopnost vyrovnávat úhlové vychýlení hřídele vůči tělesu.
• Materiálové provedení: Vysoce kvalitní ložisková ocel s tepelnou stabilizací pro standardní průmyslové teploty.
• Klec EJ: Masivní ocelová klec vedená na hřídelovém kroužku nebo na vodicím kroužku mezi řadami valivých těles.
• Profil díry: Válcová díra pro přímou montáž na čep hřídele.

Konstrukční vlastnosti

Ložisko se skládá z hřídelového kroužku, tělesového kroužku a klece s valivými soudečky. Konstrukce dovoluje provoz při relativně vysokých otáčkách ve srovnání s jinými axiálními ložisky. Valivý kontakt je optimalizován tak, aby docházelo k rovnoměrnému rozložení napětí po celé délce soudečku, což minimalizuje riziko předčasného únavového poškození materiálu.

Hlavní výhody a funkční charakteristika

Mezi klíčové funkční vlastnosti patří schopnost přenášet radiální zatížení až do výše 55 % současně působící axiální síly. Samostavnost ložiska eliminuje nutnost absolutní souososti úložných ploch, čímž se snižují náklady na přesnost výroby navazujících součástí. Ocelová klec EJ zajišťuje vysokou stabilitu vedení valivých prvků i při rázovém zatížení nebo vibracích.

Oblast použití

Tento typ ložiska je primárně určen pro aplikace s vysokým axiálním namáháním v těžkém průmyslu:

• Hlavní hřídele vertikálních převodovek a extruderů.
• Otočné mechanismy jeřábů a lodních hřídelí.
• Důlní a těžební zařízení (např. drtiče, vrtné soupravy).
• Vstřikovací lisy pro plasty.
• Vodní turbíny a generátory.

Montáž a údržba

Vzhledem k rozebíratelné konstrukci se hřídelový kroužek s klecí a valivými tělesy montuje odděleně od tělesového kroužku. Při instalaci je nutné zajistit dostatečné mazání (obvykle olejové, u nižších otáček plastickým mazivem) a dodržet předepsané axiální předpětí pro zajištění správného odvalování soudečků bez prokluzu.
