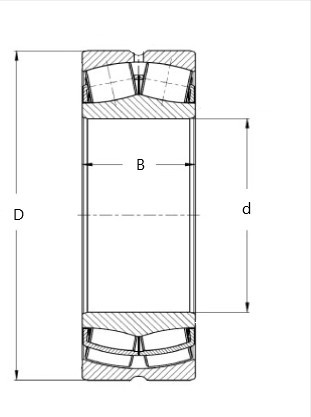

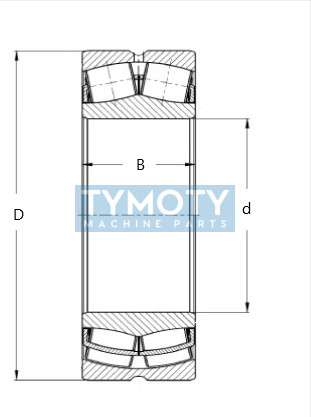

ZKL 23244 CW33J C3 soudečkové ložisko

ZKL 23244 CW33J C3 soudečkové ložisko

ZKL 23244 CW33J C3 je vysoce výkonné dvouřadé soudečkové ložisko konstruované pro přenášení extrémních radiálních a současně působících axiálních zatížení v obou směrech. Ložisko je navrženo tak, aby bylo schopno kompenzovat úhlové naklopení hřídele vůči tělesu, což je kritické u aplikací, kde dochází k průhybům hřídelí nebo nesouososti uložení. Jedná se o produkt tradiční české výroby značky ZKL.

Alternativní označení a identifikace:

23244 CW33J C3, 23244CW33JC3, 23244 CW33 C3, 23244-CW33J-C3, PID: 351823.

Konstrukční prvky a vlastnosti

• Provedení CW33: Ložisko je vybaveno obvodovou mazací drážkou a třemi mazacími otvory ve vnějším kroužku, což umožňuje přímé domazávání do středu ložiska mezi řady soudečků.
• Klec typu J: Lisovaná ocelová klec zajišťuje vedení valivých těles a je optimalizována pro provoz v náročných podmínkách s vysokým zatížením.
• Vnitřní vůle C3: Zvětšená radiální vnitřní vůle nad rámec standardní tolerance je určena pro aplikace s vysokým tepelným zatížením nebo velkým teplotním gradientem mezi vnitřním a vnějším kroužkem.
• Válcová díra: Standardní profil pro přímou montáž na válcové čepy hřídelí.

Technická tabulka parametrů

Konstrukční vlastnosti

Konstrukce ložiska využívá symetrické soudečky, které v kombinaci s vnitřní geometrií řady CW33J minimalizují tření a maximalizují únosnost. Robustní ocelová klec přispívá k dlouhé životnosti i při rázových zatíženích. Ložisko je dodáváno v otevřeném provedení bez integrovaného těsnění, což vyžaduje externí ochranu v prašném prostředí a pravidelný mazací režim.

Oblast použití

Toto ložisko se uplatňuje v nejtěžších provozech, jako jsou důlní stroje, drtiče, vibrační síta, válcovací stolice nebo uložení velkých průmyslových převodovek a ventilátorů. Je ideální volbou pro uložení s vysokými nároky na spolehlivost při působení velkých rázových sil.
