ZKL 23228 CKW33J soudečkové ložisko

ZKL 23228 CKW33J soudečkové ložisko

Ložisko ZKL 23228 CKW33J je dvouřadé soudečkové ložisko s vysokou únosností, navržené pro přenášení extrémních radiálních a současně působících axiálních sil v obou směrech. Díky své vnitřní konstrukci s naklopitelným vnějším kroužkem je schopno kompenzovat nesouosost hřídele vůči tělesu v rozsahu až 2 stupňů. Varianta s kuželovou dírou (K) a mazacími prvky (W33) představuje standard pro průmyslové aplikace s vysokým namáháním.

Alternativní označení a identifikace:

• Typové označení: 23228 CKW33J
• Zápis s mezerami: 23228 CK W33 J
• Ekvivalenty: L.23228K CW33J, 23228K, 23228K W33
• Identifikační číslo (PID): 354751
• Slovenský název: súdčekové ložisko ZKL 23228 CKW33J

Geometrie a konstrukční prvky

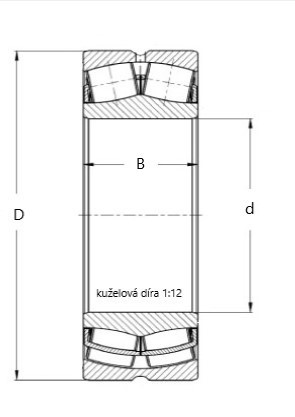

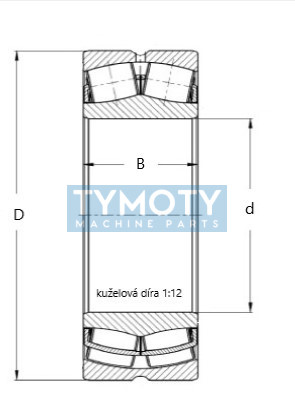

• Kuželová díra (K): Ložisko disponuje kuželovou vnitřní dírou s kuželovitostí 1:12, což umožňuje montáž na kuželové čepy nebo pomocí upínacích pouzder.
• Mazací systém (W33): Vnější kroužek je opatřen obvodovou drážkou a třemi mazacími otvory pro efektivní distribuci plastického maziva nebo oleje přímo do valivého prostoru.
• Ocelová klec (J): Lisovaná ocelová klec zajišťuje vedení valivých těles i při vysokých teplotách a náročných dynamických podmínkách.
• Materiálové provedení: Vyrobeno z vysoce kvalitní ložiskové oceli s vysokým stupněm čistoty pro zajištění dlouhé únavové životnosti.

Technická specifikace a vlastnosti

Konstrukce ložiska odpovídá standardům ISO a DIN pro soudečková ložiska řady 232. Symetrické uspořádání válečků a jejich optimální kontakt s oběžnými drahami minimalizují tření a vývin tepla. Ložisko je navrženo pro provoz v širokém teplotním rozsahu v závislosti na použitém mazivu.

Oblast použití

Toto ložisko je určeno pro těžký průmysl, zejména pro aplikace s vysokým rázovým zatížením a rizikem průhybu hřídelí. Typické využití zahrnuje:

• Těžební a dobývací stroje (drtiče, třídiče).
• Papírenské stroje a válcovací linky.
• Převodovky velkých výkonů a větrné elektrárny.
• Vibrační technika a stavební stroje.

Montáž a údržba

Vzhledem ke kuželové díře vyžaduje montáž přesné nastavení radiální vůle měřením jejího snížení během dotahování na kuželové ploše. Pravidelné domazávání skrze systém W33 prodlužuje servisní intervaly a zajišťuje odvod nečistot z valného prostoru.
