ZKL 23222 EW33MH soudečkové ložisko

ZKL 23222 EW33MH soudečkové ložisko

ZKL 23222 EW33MH je vysoce výkonné dvouřadé soudečkové ložisko prémiové kvality od tradičního českého výrobce. Tato součástka je navržena pro přenášení extrémních radiálních a současně působících axiálních sil v obou směrech. Díky své vnitřní konstrukci s kulovou dráhou na vnějším kroužku je ložisko schopné kompenzovat nesouosost hřídele vůči tělesu a vyrovnávat průhyby hřídele bez negativního vlivu na jeho funkci.

Alternativní označení a identifikace

V technické dokumentaci a katalozích se můžete setkat s těmito označeními: 23222 EW33MH, 23222 W33M, 23222W33M, L.23222 W33M, 23222-E1-XL-M-W33. PID: 351723.

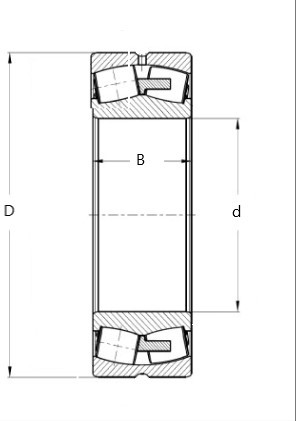

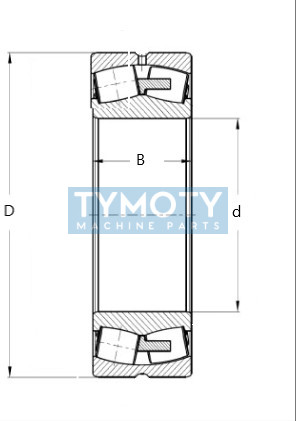

Konstrukční vlastnosti a geometrie

• Masivní mosazná klec (MH/M): Zajišťuje vynikající mechanickou pevnost, odolnost proti vibracím a stabilitu při vysokých provozních teplotách.
• Systém W33: Integrovaná obvodová drážka a tři mazací otvory ve vnějším kroužku umožňují efektivní domazávání přímo do pracovní zóny ložiska.
• Provedení E (High Load): Optimalizovaná vnitřní geometrie pro zvýšení dynamické únosnosti a prodloužení životnosti v náročných podmínkách.
• Válcová díra: Standardní provedení pro přímou montáž na válcové čepy hřídelí.

Hlavní výhody a funkční charakteristika

Ložisko vyniká vysokou tuhostí a odolností vůči rázovému zatížení. Použití mosazné klece výrazně snižuje riziko zadření při mezních stavech mazání a zvyšuje odolnost proti odstředivým silám. Systém naklápění eliminuje potřebu extrémně přesné souososti úložných těles, což zjednodušuje montáž a servis.

Oblast použití

Typicky se aplikuje v těžkém strojírenství, převodovkách, drtičích, vibračních sítových strojích, v důlním průmyslu a v energetice. Je ideální pro uložení hřídelí s velkým rozpětím ložiskových těles, kde dochází k tepelným dilatacím a deformacím konstrukce.
