ZKL 23218 EW33MH soudečkové ložisko

ZKL 23218 EW33MH soudečkové ložisko

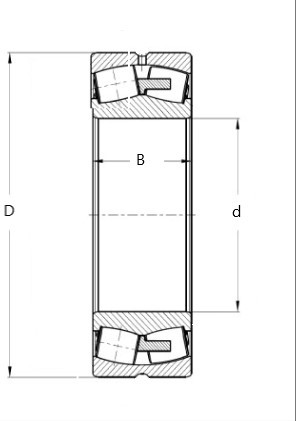

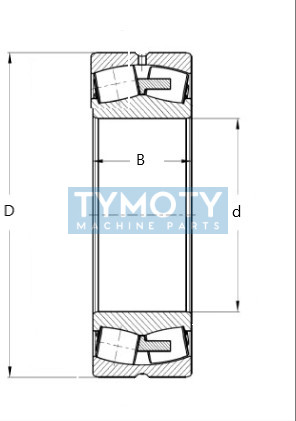

Soudečkové ložisko ZKL 23218 EW33MH je dvouřadé naklápěcí ložisko s válcovou dírou, konstruované pro nejnáročnější provozní podmínky s vysokým radiálním a současně působícím axiálním zatížením. Díky konstrukci s kulovou oběžnou dráhou na vnějším kroužku umožňuje ložisko naklápění a kompenzaci nesouososti hřídele. Verze EW33 disponuje vylepšenou vnitřní geometrií pro zvýšení dynamické únosnosti a standardizovaným systémem mazání pomocí obvodové drážky a tří mazacích otvorů.

Alternativní označení a identifikace:

• 23218 W33M ZKL
• 23218 EW33MH
• L.23218 W33M
• PID: 351703
• EAN: 8592321351703 (standardizovaný formát)

Konstrukční vlastnosti a materiálové provedení:

• Masivní mosazná klec (MH): Specifikace MH označuje obráběnou mosaznou klec vedenou na valivých tělesech, která vykazuje vysokou odolnost proti vibracím, rázům a zvýšeným provozním teplotám.
• Mazací systém EW33: Přítomnost drážky a tří mazacích otvorů ve vnějším kroužku umožňuje efektivní distribuci plastického maziva nebo oleje přímo do pracovní zóny ložiska.
• Profil díry: Válcová díra pro přímou montáž na válcový čep hřídele.
• Geometrie E: Optimalizované uspořádání soudečků pro dosažení maximální možné únosnosti v rámci daného rozměrového standardu.

Oblast použití / Příklady aplikací:

Toto ložisko je primárně určeno pro těžký průmysl, energetiku a strojírenství. Typicky se instaluje do uložení s vysokými nároky na stabilitu, jako jsou převodovky, drtiče, vibrační síta, válcovací stolice a pohony těžebních strojů, kde dochází k průhybům hřídelí nebo rázovému zatížení.

Montáž a údržba:

Montáž se provádí za studena pomocí montážních přípravků nebo v ohřátém stavu (indukční ohřev na max. 120 °C). Vzhledem k otevřené konstrukci a mazacímu systému EW33 je nutné zajistit pravidelné domazávání vhodným plastickým mazivem odpovídajícím provozním teplotám a otáčkám v souladu s mazacím plánem stroje.
