ZKL 23218 CKW33J soudečkové ložisko

ZKL 23218 CKW33J soudečkové ložisko

Soudečkové ložisko ZKL 23218 CKW33J je vysoce odolné dvouřadé ložisko s vylepšenou vnitřní konstrukcí, které je navrženo pro přenášení extrémních radiálních a současně působících axiálních sil v obou směrech. Díky své konstrukci je schopno automaticky kompenzovat nesouosost hřídele vůči tělesu bez vlivu na jeho funkci. Toto ložisko z české produkce ZKL disponuje kuželovou dírou a integrovaným systémem mazání ve vnějším kroužku.

Alternativní označení a identifikace:

• PID: 354701
• ZKL: 23218 CKW33J
• Ekvivalenty: 23218K W33J, 23218 K W33 J, 23218-K-W33
• Slovenské označení: súdčekové ložisko 23218 CKW33J

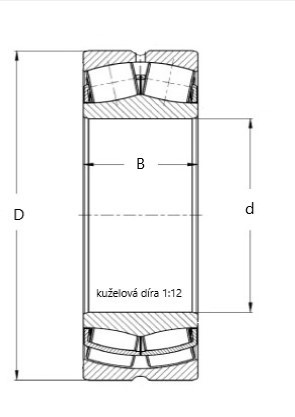

Geometrie a konstrukce

• Vnitřní konstrukce (C): Vylepšená geometrie pro zvýšení únosnosti a snížení tření.
• Kuželová díra (K): Standardní kužel 1:12 pro snadnou montáž na kuželové čepy nebo upínací pouzdra.
• Mazací systém (W33): Obvodová drážka a tři mazací otvory ve vnějším kroužku umožňují efektivní domazávání přímo do pracovní zóny ložiska.
• Klec (J): Lisovaná ocelová klec zajišťující stabilitu valivých těles i při náročných provozních podmínkách.

Konstrukční vlastnosti:

Ložisko je charakteristické svou naklopitelností, která umožňuje provoz i při průhybu hřídele nebo nesouososti úložných míst. Ocelová klec typu J poskytuje vysokou pevnost a odolnost proti rázům. Kuželová díra vyžaduje pro montáž na válcovou hřídel použití odpovídajícího upínacího pouzdra (např. řady H23xx).

Oblast použití / Příklady aplikací:

• Těžký průmysl a strojírenství
• Drtiče a vibrační zařízení
• Průmyslové převodovky a pohony
• Papírenské stroje a válcovací stolice
• Těžební technika a dopravníky

Montáž a údržba:

Při montáži ložiska s kuželovou dírou je nutné dbát na správné nastavení radiální vůle měřením jejího úbytku během nalisování na kužel. Mazací systém W33 usnadňuje pravidelnou údržbu; k mazání by mělo být používáno kvalitní plastické mazivo nebo olej v závislosti na provozních otáčkách a teplotě.
