ZKL 2315 naklápěcí kuličkové ložisko

ZKL 2315 naklápěcí kuličkové ložisko

ZKL 2315 je nerozebíratelné dvouřadé naklápěcí kuličkové ložisko s válcovou dírou v otevřeném provedení. Konstrukce ložiska disponuje společnou kulovou oběžnou dráhou ve vnějším kroužku, což umožňuje vnitřnímu kroužku s oběma řadami kuliček se volně naklápět. Tento konstrukční princip efektivně eliminuje nesouosost hřídele vůči tělesu a vyrovnává průhyby hřídele vznikající při provozním zatížení.

Alternativní označení a identifikace:

• Typové značení: 2315
• Značka výrobce: ZKL
• PID: 321910
• Ekvivalenty: 2315 ZKL, L.2315 ZKL, ložisko 2315
• Alternativní zápis: 2315 CZ produkce

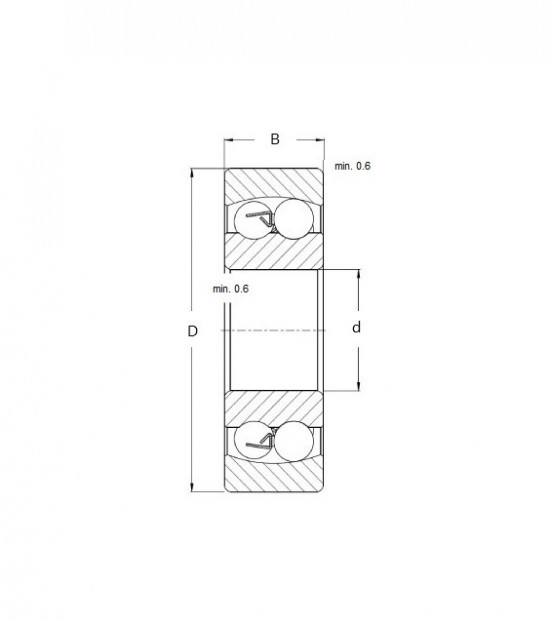

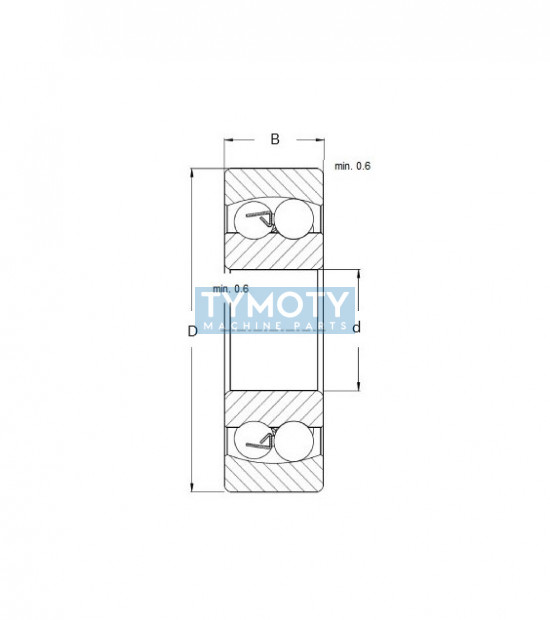

Geometrie a konstrukce

• Dvouřadá konstrukce: Obsahuje dvě řady valivých těles (kuliček) pro zvýšenou radiální únosnost.
• Klec: Lisovaná ocelová klec vedená kuličkami zajišťuje stabilitu valivých těles i při vyšších otáčkách.
• Profil díry: Válcová díra pro přímou montáž na hřídel.
• Radiální vůle: Normální radiální vůle (Standardní provedení).
• Absence těsnění: Otevřené provedení umožňující mazání v olejové lázni nebo tukem v rámci ložiskového tělesa.

Konstrukční vlastnosti

Hlavní předností ložiska ZKL 2315 je schopnost provozu i při relativně velkých úhlových výchylkách hřídele. Vnější kroužek má kulovou dráhu, jejíž střed křivosti splývá se středem ložiska. Ložisko je navrženo jako nerozebíratelný celek, což usnadňuje montážní postupy a manipulaci při instalaci.

Oblast použití

Díky svým schopnostem kompenzovat nesouosost se ložisko 2315 typicky využívá v aplikacích s dlouhými hřídelemi nebo v konstrukcích, kde nelze zajistit přesnou souosost úložných těles. Mezi typické aplikace patří zemědělské stroje, dopravníkové systémy, textilní stroje a všeobecné strojírenství.
