ZKL 2314 naklápěcí kuličkové ložisko

ZKL 2314 naklápěcí kuličkové ložisko

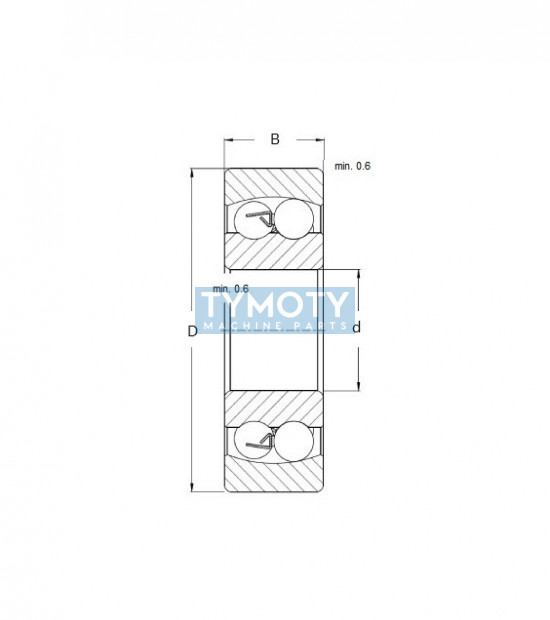

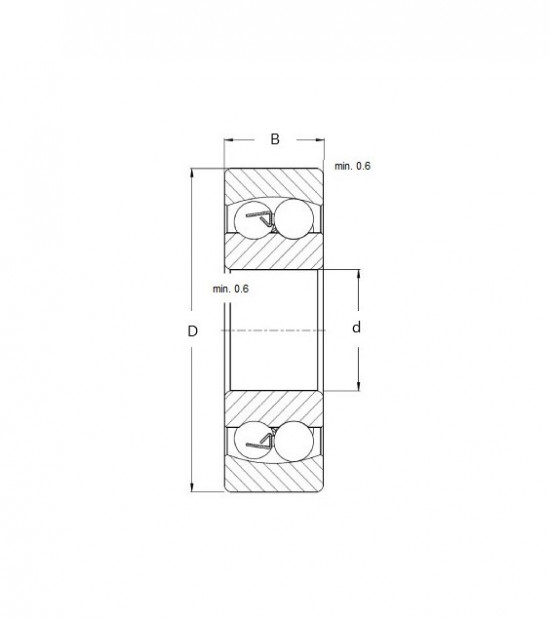

ZKL 2314 je dvouřadé naklápěcí kuličkové ložisko s válcovou dírou, které je konstrukčně navrženo pro eliminaci nesouososti hřídele vůči tělesu. Ložisko je nerozebíratelné a disponuje společnou kulovou oběžnou dráhou na vnějším kroužku, což umožňuje naklopení vnitřního kompletu (vnitřní kroužek s kuličkami a klecí) bez narušení správné funkce ložiska.

Alternativní označení a identifikace:

• PID: 321900
• Typové označení: 2314 ZKL
• Ekvivalenty: 2314 (standardizované značení dle ISO)
• Zápis bez mezer: ZKL2314

Konstrukční prvky a materiálové provedení

• Dvouřadá konstrukce: Obsahuje dvě řady kuliček vedených lisovanou ocelovou klecí.
• Samostředicí schopnost: Schopnost vyrovnávat průhyby hřídele a úhlové výchylky.
• Materiálová specifikace: Kroužky i valivé elementy jsou vyrobeny z vysokostěnné ložiskové oceli.
• Radiální vůle: Standardní radiální vůle (v souladu s normou ISO, označení bez přípony nebo CN).
• Otevřené provedení: Ložisko je dodáváno bez těsnění, což umožňuje domazávání mazivy v rámci olejové lázně nebo plastickým mazivem.

Funkční charakteristika

Díky své geometrii je ložisko ZKL 2314 schopno přenášet radiální zatížení a částečně i axiální síly v obou směrech. Je ideální pro aplikace, kde nelze zajistit přesnou souosost ložiskových těles nebo dochází k dynamickému průhybu hřídele vlivem zatížení. Kulová dráha vnějšího kroužku zajišťuje, že tlaky na valivé elementy jsou rovnoměrně rozloženy i při mírném naklopení.

Oblast použití

• Uložení dlouhých hřídelí v průmyslových převodovkách.
• Zemědělské stroje vystavené rázovému zatížení a deformacím rámu.
• Textilní a papírenské stroje.
• Ventilátory a dmychadla s vysokou flexibilitou hřídele.
