ZKL 23122 KW33M soudečkové ložisko

ZKL 23122 KW33M soudečkové ložisko

ZKL 23122 KW33M je vysoce výkonné dvouřadé soudečkové ložisko s kuželovou vnitřní dírou a masivní mosaznou klecí. Toto ložisko je konstruováno pro přenášení extrémních radiálních sil a současně zachycení axiálních sil v obou směrech. Díky kulové dráze vnějšího kroužku je ložisko naklopitelné, což umožňuje kompenzaci nesouososti hřídele vzhledem k tělesu až o několik stupňů bez negativního vlivu na životnost. Verze s kuželovou dírou vyžaduje montáž na kuželové čepy nebo upevnění pomocí upínacích a stahovacích pouzder.

Alternativní označení a identifikace

• ZKL 23122 KW33M
• 23122K/W33M
• 23122K W33 M
• 23122KW33M
• PID: 354363
• Kód náhrady: 23122K + W33 + M

Složení a vlastnosti

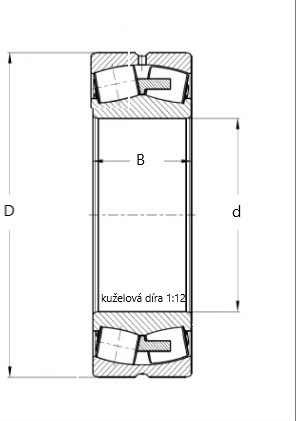

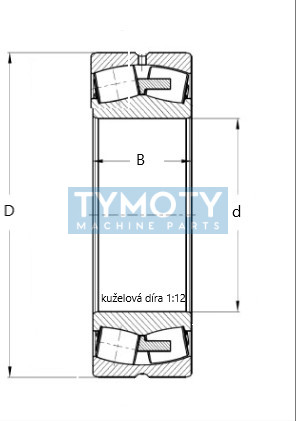

• Kuželová díra (K): Vnitřní průměr s kuželovitostí 1:12 pro snadnou montáž a vymezení radiální vůle.
• Mosazná klec (M): Masivní klec vyrobená z mosazi zaručuje vysokou mechanickou odolnost a stabilitu při zvýšených provozních teplotách a rázovém zatížení.
• Mazací systém (W33): Standardní provedení s obvodovou drážkou a třemi mazacími otvory ve vnějším kroužku pro efektivní přívod maziva.
• Materiál: Vysoce čistá ocel pro valivá ložiska procházející procesem tepelného zpracování pro vysokou únavovou pevnost.

Příklady aplikací

Vzhledem ke své robustní konstrukci a schopnosti vyrovnávat průhyby hřídele se ložisko 23122 KW33M nejčastěji využívá v těžkém průmyslu, konkrétně u vibračních sít, drtičů, pásových dopravníků, papírenských strojů a v převodovkách s vysokým zatížením.

Montáž a údržba

Ložisko s kuželovou dírou se montuje buď přímo na kuželové zakončení hřídele, nebo pomocí upínacího pouzdra na válcovou hřídel. Při montáži je nutné sledovat redukci radiální vůle. Mazací drážka W33 umožňuje domazávání za provozu, čímž se prodlužuje servisní interval a zvyšuje spolehlivost uzlu.
