ZKL 2305 TNG ložisko

Ložisko ZKL 2305 TNG

Ložisko ZKL 2305 TNG je dvouřadé naklápěcí kuličkové ložisko v nerozebíratelném provedení s válcovou dírou. Toto ložisko je specifické svou konstrukcí s kulovou oběžnou dráhou na vnějším kroužku, která umožňuje naklopení vnitřního kompletu ložiska. Tato vlastnost je klíčová pro eliminaci sil vznikajících v důsledku nesouososti ložiskových těles, průhybů hřídelí nebo nepřesné montáže. Produkt disponuje masivní klecí z polyamidu zesíleného skelnými vlákny, která zajišťuje tichý chod a nízké tření.

Alternativní označení a identifikace:

• Značení: 2305 TNG
• Ekvivalentní zápisy: 2305 TNGN, L.2305 TN ZKL, 2305-TVH, 2305TN, 2305-TNG
• PID: 321690
• Výrobce: ZKL (CZ produkce)

Geometrie a konstrukční prvky

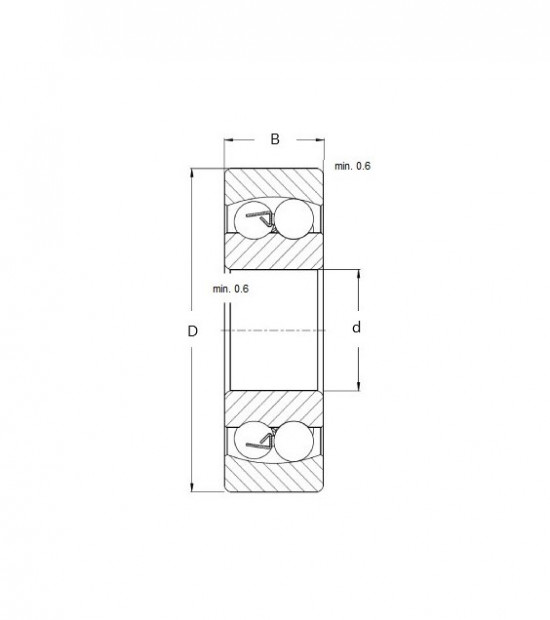

• Konstrukční typ: Dvouřadé naklápěcí kuličkové ložisko se společnou kulovou drahou vnějšího kroužku.
• Klec: Masivní plastová klec (TNGN/TNG) vyrobená z polyamidu PA66 zesíleného skelnými vlákny, vedená kuličkami.
• Profil díry: Válcová díra pro přímou montáž na hřídel.
• Vnitřní vůle: Normální radiální vůle dle standardu ISO.
• Těsnění: Otevřené provedení bez integrovaného těsnění, vyžaduje externí mazání a ochranu.

Konstrukční vlastnosti

Díky použití polyamidové klece vykazuje ložisko vysokou odolnost proti vibracím a je schopno pracovat při vyšších otáčkách s nižší hladinou hluku. Konstrukce TNGN zaručuje nerozebíratelnost celku, což usnadňuje manipulaci a montáž. Schopnost naklopení v řádu několika stupňů umožňuje ložisku pracovat bez vzniku destruktivních hranových napětí i při dynamickém průhybu hřídele.

Oblast použití

Ložiska 2305 TNG jsou určena pro strojírenské aplikace s vysokými nároky na vyrovnání nesouososti. Typické využití zahrnuje uložení dlouhých hřídelí, ventilátory, zemědělské stroje, textilní zařízení a dopravníkové systémy, kde nelze zajistit absolutní souosost ložiskových domků.

Montáž a údržba

Při montáži ložiska s polyamidovou klecí je nutné dbát na teplotní limity materiálu (standardně do 120 °C). Ložisko se montuje na hřídel s válcovým sedlem pomocí lisování nebo za tepla. Vzhledem k otevřenému provedení musí být zajištěno domazávání vhodným plastickým mazivem nebo olejovou lázní v souladu s provozními podmínkami.
