ZKL 22326 EW33J NEW FORCE soudečkové ložisko

ZKL 22326 EW33J NEW FORCE

Ložisko ZKL 22326 EW33J NEW FORCE představuje prémiovou řadu dvouřadých soudečkových ložisek s válcovou dírou, která je navržena pro přenos extrémních radiálních a současně působících axiálních sil v obou směrech. Konstrukce NEW FORCE využívá pokročilé výrobní technologie, čistší materiály a optimalizovanou vnitřní geometrii, což se projevuje výrazně vyšší dynamickou únosností, sníženým třením a prodlouženou provozní životností ve srovnání se standardními modely. Ložisko je schopno kompenzovat úhlové naklopení hřídele vůči tělesu, což je kritické u aplikací s vysokým průhybem hřídele nebo nesouosostí úložných ploch.

Alternativní označení a identifikace:

• PID: 350831
• Zápis dle výrobce: 22326 EW33J NEW FORCE
• Zkrácené značení: 22326 EW33J NF, L.22326 EW33J NF
• Ekvivalenty: 22326-E1-XL (FAG), 22326 E (SKF)

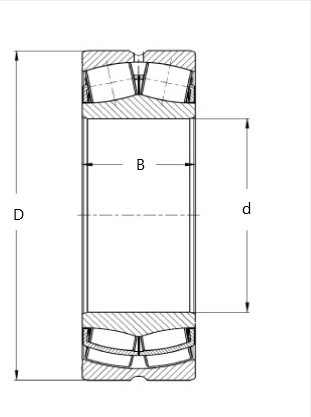

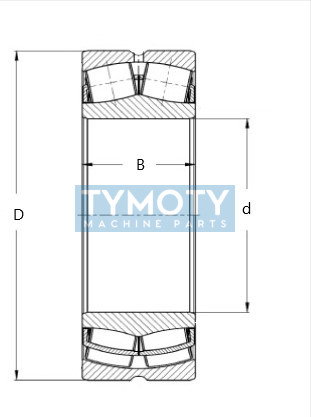

Konstrukční prvky a geometrie

• NEW FORCE: Technologická řada se zvýšenou přesností výroby a odolností proti vibracím a vysokým teplotám.
• EW33: Drážka pro mazání a tři mazací otvory na vnějším kroužku umožňují efektivní distribuci maziva přímo do valivého prostoru.
• J: Robustní lisovaná ocelová klec, která zajišťuje stabilní vedení soudečků i v náročných dynamických podmínkách.
• Profil díry: Válcová díra určená pro přímou montáž na hřídel.
• Materiál: Vysoce kvalitní ložisková ocel s tepelnou stabilizací.

Funkční charakteristika

Ložiska řady NEW FORCE vykazují vynikající mechanické vlastnosti při vysokém zatížení. Díky optimalizaci kontaktních ploch mezi valivými tělesy a oběžnými drahami dochází k rovnoměrnějšímu rozložení tlaku, což minimalizuje riziko únavových trhlin. Ložisko je navrženo pro stabilní provoz i v podmínkách se zvýšenou úrovní vibrací a rázů, přičemž si zachovává vysokou přesnost chodu.

Oblast použití

Tento typ ložiska je primárně určen pro těžký průmysl a energetiku. Typické aplikace zahrnují:

• Drtiče, mlýny a vibrační síta.
• Dopravníkové systémy s vysokým zatížením.
• Převodovky těžkých strojů.
• Papírenské a tiskařské stroje.
• Těžební a dobývací zařízení.

Montáž a údržba

Při montáži je nutné dbát na absolutní čistotu a používat odpovídající montážní nářadí, aby nedošlo k poškození funkčních ploch. Díky integrovanému systému W33 je doporučeno pravidelné domazávání vhodným plastickým mazivem dle provozních podmínek (teplota, otáčky, zatížení). Ložisko v provedení bez těsnění vyžaduje ochranu vnějším těsněním v ložiskovém tělese.
