ZKL 22317 EKW33MH soudečkové ložisko

ZKL 22317 EKW33MH soudečkové ložisko

ZKL 22317 EKW33MH je vysoce výkonné dvouřadé soudečkové ložisko navržené pro přenášení extrémních radiálních i obousměrných axiálních sil v náročných provozních podmínkách. Tato řada s označením 'E' reprezentuje optimalizovanou vnitřní konstrukci zaměřenou na zvýšení dynamické únosnosti a prodloužení životnosti. Ložisko je vyrobeno z prémiové ložiskové oceli a díky své konstrukci je schopno automaticky vyrovnávat nesouosost hřídele vůči tělesu v rozmezí několika stupňů.

Alternativní označení a identifikace:

22317 EKW33MH, 22317 KW33M ZKL, 22317K EW33MH, 22317 EKW33 MH, 353771, 22317K, 22317 K, 22317-E1-K, Spherical Roller Bearing 22317.

Konstrukční a materiálové složení:

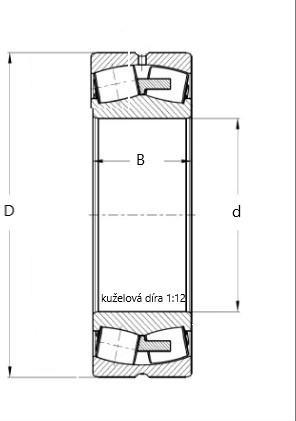

• Kuželová díra (K): Profil díry v poměru 1:12 usnadňuje montáž a demontáž pomocí upínacích pouzder nebo přímo na kuželové čepy, což umožňuje přesné nastavení radiální vůle.
• Masivní mosazná klec (MH): Dvoudílná mosazná klec zajišťuje stabilitu při vysokých otáčkách, tlumí vibrace a vykazuje vynikající kluzné vlastnosti i při hraničním mazání.
• Mazací systém (W33): Integrovaná obvodová drážka a tři mazací otvory ve vnějším kroužku umožňují efektivní domazávání přímo do středu valivého prostoru ložiska.
• Otevřené provedení: Absence těsnění dovoluje provoz v olejové lázni nebo systémech s externím přívodem maziva, což zajišťuje optimální odvod tepla.

Funkční charakteristika:

Díky optimalizované geometrii valivých drah a použití mosazné klece dosahuje ložisko vysoké stability i při proměnném zatížení. Naklápěcí schopnost eliminuje riziko vzniku hranových napětí způsobených průhybem hřídele. Verze EKW33MH je konstruována pro maximální provozní spolehlivost a minimalizaci třecích ztrát v energeticky náročných aplikacích.

Oblast použití:

Ložisko je určeno primárně pro těžký průmysl, strojírenství a energetiku. Mezi typické aplikace patří průmyslové převodovky, drtiče kamene, vibrační zařízení, pohony v těžebním průmyslu, papírenské stroje a další mechanické systémy s vysokým dynamickým namáháním.
