ZKL 22316 EKW33J NEW FORCE soudečkové ložisko

ZKL 22316 EKW33J NEW FORCE soudečkové ložisko

ZKL 22316 EKW33J NEW FORCE je dvouřadé soudečkové ložisko prémiové řady, které je konstruováno pro přenos vysokých radiálních a současně působících axiálních zatížení v obou směrech. Tato řada NEW FORCE představuje technologický vrchol v produkci ZKL, kdy díky optimalizované vnitřní geometrii, vyšší čistotě použité oceli a přesnějšímu opracování funkčních ploch dosahuje výrazně vyšší dynamické únosnosti a prodloužené servisní životnosti oproti standardním provedením.

Alternativní označení a identifikace

• Typové označení: 22316 EKW33J NEW FORCE
• Ekvivalenty: 22316K, 22316K EW33J NF, L.22316K EW33J NF
• ID produktu: 353761
• Výrobce: ZKL (CZ produkce)

Geometrie a konstrukční prvky

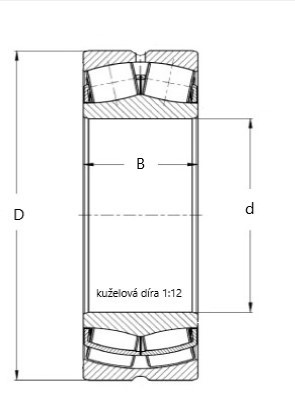

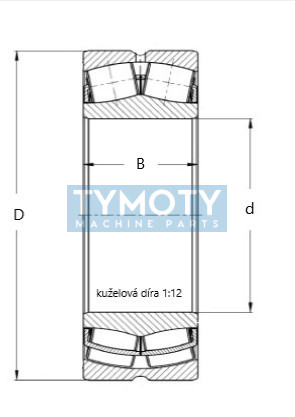

• Kuželová díra (K): Ložisko disponuje kuželovou vnitřní dírou s kuželovitostí 1:12, což umožňuje montáž přímo na kuželový čep nebo pomocí upínacího pouzdra na válcovou hřídel.
• Mazací systém W33: Vnější kroužek je opatřen obvodovou drážkou a třemi mazacími otvory, které zajišťují efektivní distribuci maziva přímo do valivého prostoru.
• Klec J: Ložisko je osazeno dvoudílnou lisovanou ocelovou klecí vedenou na vnitřním kroužku, která vyniká vysokou mechanickou odolností.
• NEW FORCE úprava: Specifická modifikace vnitřní konstrukce pro snížení tření a minimalizaci tepelných ztrát během provozu.

Hlavní výhody a funkční charakteristika

Ložiska řady NEW FORCE jsou navržena pro eliminaci hranového napětí a optimalizaci kontaktního tlaku mezi valivými tělesy a oběžnými drahami. Tato konstrukce zajišťuje vysokou odolnost proti vibracím a rázovému zatížení. Díky naklopitelnosti vnitřního kroužku ložisko kompenzuje nesouosost hřídele vůči tělesu až do hodnoty ± 2° (v závislosti na zatížení a typu aplikace).

Oblast použití a příklady aplikací

Díky své robustnosti a schopnosti pracovat v extrémních provozních podmínkách je ložisko ZKL 22316 EKW33J NEW FORCE určeno pro kritické uzly v průmyslových odvětvích:

• Těžký průmysl: Drtiče, vibrační síta a dopravníkové systémy.
• Energetika: Turbíny, převodovky generátorů a ventilátory s vysokým výkonem.
• Strojírenství: Papírenské stroje, válcovací tratě a náročné uložení hřídelí s rizikem průhybu.

Montáž a údržba

Při montáži ložiska s kuželovou dírou je nutné dbát na správné nastavení radiální vůle měřením jejího zmenšení po nalisování na čep nebo pouzdro. Pro optimální výkon doporučujeme použití plastických maziv s vysokou viskozitou základového oleje a EP přísadami, která odpovídají provozním teplotám a otáčkám aplikace. Systém W33 umožňuje domazávání ložiska za provozu bez nutnosti demontáže krytů stroje.
