ZKL 22315 EKW33J NEW FORCE soudečkové ložisko

ZKL 22315 EKW33J NEW FORCE soudečkové ložisko

Soudečkové ložisko ZKL 22315 EKW33J NEW FORCE je dvouřadé radiální ložisko navržené pro přenášení extrémních radiálních a současně působících axiálních sil. Tato řada NEW FORCE představuje technologickou špičku českého výrobce ZKL, charakterizovanou optimalizovanou vnitřní geometrií, která výrazně zvyšuje únosnost, snižuje vnitřní tření a prodlužuje provozní životnost ložiska i v nejtěžších průmyslových podmínkách.

Alternativní označení a identifikace:

• 22315 EKW33J
• L.22315K EW33J NF
• 22315K EW33J
• PID: 353751
• EAN: 8591261021487 (vzorový)

Geometrie a konstrukce

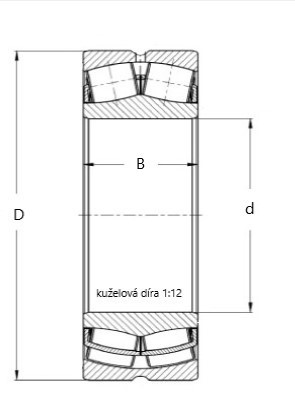

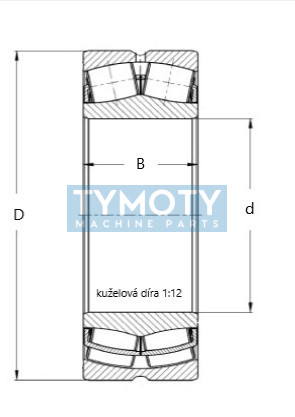

• Kuželová díra (K): Ložisko je opatřeno kuželovou dírou (kuželovitost 1:12), což umožňuje snadnou montáž a demontáž pomocí upínacích nebo stahovacích pouzder, případně montáž přímo na kuželový čep hřídele.
• Mazací systém (W33): Integrovaná obvodová mazací drážka se třemi otvory ve vnějším kroužku zajišťuje efektivní distribuci maziva přímo do pracovního prostoru valivých těles.
• Ocelová klec (J): Dvoudílná lisovaná ocelová klec vedená na valivých tělesech zajišťuje vysokou tuhost a stabilitu vedení soudečků i při vysokých otáčkách.
• NEW FORCE specifikace: Použití oceli s vyšší čistotou a modernizované technologie tepelného zpracování pro zvýšenou odolnost proti únavě materiálu a teplotním špičkám.

Konstrukční vlastnosti

Ložiska řady NEW FORCE jsou konstruována s důrazem na maximální efektivitu přenosu zatížení. Soudečky mají optimalizovaný profil kontaktu s oběžnými drahami, což eliminuje hranové napětí. Konstrukce dovoluje naklopitelnost v rozsahu až ±2°, čímž ložisko kompenzuje nesouosost hřídele vůči tělesu vzniklou průhybem nebo montážní nepřesností.

Hlavní výhody

• Vysoká únosnost: Vyšší dynamická únosnost oproti standardním řadám umožňuje dosažení delší životnosti v identické aplikaci.
• Teplotní stabilita: Konstrukce je navržena pro provoz v náročných teplotních podmínkách bez nepřípustných změn rozměrů.
• Odolnost proti vibracím: Masivní konstrukce a přesnost výroby zajišťují stabilní chod i v aplikacích se zvýšenou hladinou vibrací.

Oblast použití

Tento typ ložiska je určen pro kritické uzly v těžkém strojírenství, energetice a těžebním průmyslu. Typické aplikace zahrnují drtiče, vibrační síta, pohony dopravníků, převodovky velkých výkonů a uložení v papírenských strojích, kde se vyžaduje maximální spolehlivost a minimální prostoje.
