ZKL 22314 KW33J soudečkové ložisko

ZKL 22314 KW33J soudečkové ložisko

Soudečkové ložisko ZKL 22314 KW33J je vysoce odolné dvouřadé ložisko navržené pro přenášení extrémních radiálních i axiálních sil v obou směrech. Díky své konstrukci se dvěma řadami soudečkových valivých těles a společnou kulovou oběžnou dráhou na vnějším kroužku je ložisko schopno kompenzovat nesouosost hřídele vůči tělesu (naklopitelnost). Tento model pochází z tradiční české produkce ZKL a je určen pro nejnáročnější průmyslové aplikace.

Alternativní označení a identifikace

• Typové označení: 22314 KW33J
• Zápis s mezerou: 22314 K W33 J
• Ekvivalenty: 22314K, L.22314K W33J, 22314-E1-K + AH2314 (v případě montáže na stahovací pouzdro)
• PID: 353740

Geometrie a konstrukce

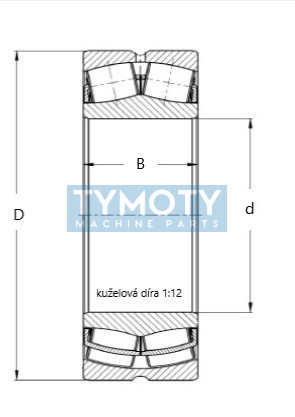

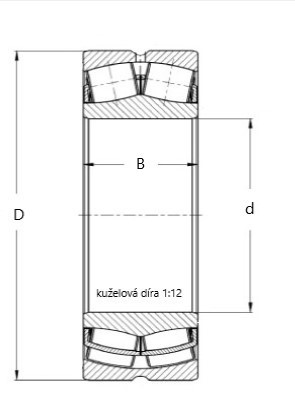

• Kuželová díra (K): Ložisko disponuje kuželovou vnitřní dírou (kuželovitost 1:12), což umožňuje přesné nastavení radiální vůle při montáži na kuželové čepy nebo pomocí upínacích/stahovacích pouzder.
• Mazací systém (W33): Vnější kroužek je opatřen obvodovou drážkou a třemi mazacími otvory, což zajišťuje efektivní přívod maziva přímo do středu ložiska.
• Ocelová klec (J): Ložisko je osazeno vedenou dvoudílnou lisovanou ocelovou klecí typu J, která se vyznačuje vysokou pevností a tepelnou stabilitou.
• Vnitřní konstrukce: Dvouřadé uspořádání soudečků zajišťuje maximální možnou dynamickou a statickou únosnost v dané rozměrové řadě 223.

Hlavní výhody

• Vysoká únosnost: Řada 223 patří mezi ložiska s masivními valivými tělesy pro nejvyšší zatížení.
• Samosvorná kompenzace: Schopnost vyrovnávat průhyby hřídele a chyby v souososti bez negativního vlivu na životnost.
• Robustnost: Ocelová klec a precizní české zpracování zaručují spolehlivost v těžkých provozech.

Oblast použití

• Těžké strojírenství a hornictví.
• Vibrační třídiče a drtiče (vhodné pro náročné dynamické rázy).
• Uložení hřídelí s velkým rozpětím, kde dochází k tepelným dilatacím a průhybům.
• Pohony dopravníků a převodové skříně.
