ZKL 22314 EKW33MH NEW FORCE soudečkové ložisko

ZKL 22314 EKW33MH NEW FORCE soudečkové ložisko

Soudečkové ložisko 22314 EKW33MH z prémiové řady NEW FORCE představuje vysoce výkonnou komponentu určenou pro přenos extrémních radiálních a současně působících axiálních sil. Tato řada je charakteristická optimalizovanou vnitřní geometrií, která zajišťuje vyšší dynamickou únosnost a prodlouženou životnost v porovnání se standardními modely. Ložisko disponuje kuželovou dírou a mosaznou klecí, což jej předurčuje pro aplikace s vysokými nároky na stabilitu a odolnost vůči vibracím.

Alternativní označení a identifikace:

• ZKL: 22314 EKW33MH NEW FORCE
• Kód výrobce: 353742
• Zkrácené zápisy: 22314 KW33M, 22314K EW33M NF, 22314 EKW33MH NF
• Ekvivalenty: 22314-E1-K + AH2314 (v případě montáže na hřídel), 22314K

Geometrie a konstrukční prvky

• NEW FORCE design: Inovovaná konstrukce ložiska využívající moderní materiály a výrobní technologie pro dosažení vyšší přesnosti chodu a odolnosti proti únavě materiálu.

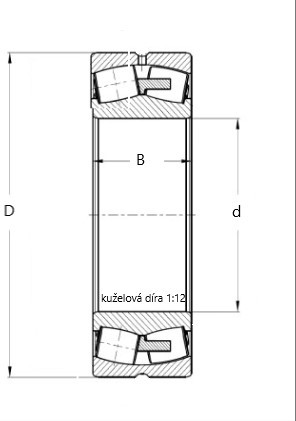

• Kuželová díra (K): Kuželovitost 1:12 umožňuje montáž ložiska přímo na kuželový čep nebo na válcový hřídel pomocí upínacích či stahovacích pouzder.
• Mosazná klec (MH/M): Masivní obráběná mosazná klec vedená na valivých tělesech zajišťuje vynikající mechanickou pevnost a odolnost při vysokých teplotách a rázovém zatížení.
• Mazací systém (W33): Obvodová drážka a tři mazací otvory ve vnějším kroužku pro efektivní distribuci maziva přímo do valivého prostoru.
• Naklopitelnost: Konstrukce umožňuje kompenzovat nesouosost hřídele vůči tělesu ložiska bez negativního vlivu na funkci.

Hlavní výhody a funkční charakteristika

Hlavní předností řady NEW FORCE je schopnost pracovat v náročných provozních podmínkách při vyšších teplotách a vibracích. Díky zvýšené přesnosti výroby dochází k nižšímu vývinu tepla a snížení energetických ztrát. Soudečková ložiska této specifikace jsou schopna přenášet značná rázová zatížení díky vysoké tuhosti mosazné klece a robustnímu provedení vnitřních komponent.

Oblast použití a příklady aplikací

Ložisko je určeno pro kritické aplikace v průmyslových odvětvích, kde je vyžadována maximální spolehlivost a minimální servisní odstávky:

• Těžký průmysl: Drtiče, vibrační síta a dopravníkové systémy.
• Energetika: Převodovky větrných elektráren a pohony generátorů.
• Strojírenství: Velké elektromotory, papírenské stroje a válcovací stolice.
• Těžba: Těžební zařízení a zařízení pro zpracování nerostných surovin.
