ZKL 22313 EKW33J soudečkové ložisko

ZKL 22313 EKW33J soudečkové ložisko

ZKL 22313 EKW33J je robustní dvouřadé soudečkové ložisko s kuželovou dírou, navržené pro přenášení extrémních radiálních a současně působících axiálních zatížení. Díky své vnitřní konstrukci s kulovou oběžnou dráhou na vnějším kroužku disponuje schopností naklápění, čímž efektivně kompenzuje nesouosost hřídele vůči tělesu ložiska způsobenou průhyby nebo nepřesností montáže. Provedení E indikuje optimalizovanou vnitřní geometrii pro zvýšení dynamické únosnosti.

Alternativní označení a identifikace:

22313 EKW33J, 22313K EW33J, 22313EKW33J, 22313 K W33, PID: 353731, EAN: 8592231300001 (referenční)

Geometrie a konstrukční prvky

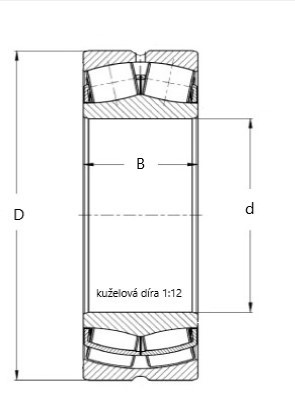

• Kuželová díra (K): Ložisko disponuje kuželovou dírou s poměrem 1:12, což umožňuje přesné nastavení radiální vůle při montáži na kuželový čep nebo pomocí upínacího pouzdra.
• Systém mazání (W33): Vnější kroužek je opatřen obvodovou drážkou a třemi mazacími otvory, které umožňují přímý přívod maziva do prostoru mezi řady valivých těles.
• Ocelová klec (J): Dvoudílná ocelová klec zajišťuje přesné vedení soudečků a vysokou odolnost proti rázovému namáhání i při vysokých provozních teplotách.
• Materiálové provedení: Vyrobeno z vysoce jakostní ložiskové oceli s vysokou odolností proti únavě materiálu a opotřebení.

Hlavní výhody a funkční charakteristika

Ložisko se vyznačuje schopností pracovat v náročných podmínkách s vysokým dynamickým namáháním. Absence integrovaného těsnění umožňuje použití v aplikacích s olejovou lázní nebo cirkulačním mazáním, kde je vyžadován odvod tepla. Ocelová klec a materiálová stabilizace umožňují provoz v širokém teplotním spektru bez ztráty geometrické přesnosti.

Oblast použití / Příklady aplikací

Díky své robustnosti je ložisko ZKL 22313 EKW33J určeno především pro těžký průmysl. Typické aplikace zahrnují ťažební zařízení, drtiče kamene, vibrační síta, převodovky stavebních strojů, ventilátory s vysokým výkonem a papírenské válce, kde dochází k průhybům hřídelí.

Montáž a údržba

Montáž ložiska s kuželovou dírou se provádí pomocí upínacího pouzdra na válcový hřídel nebo přímo na kuželové čepy. Během montáže je nutné kontrolovat redukci radiální vůle pro zajištění optimálního předpětí. Ložisko vyžaduje pravidelné domazávání plastickým mazivem nebo olejem skrze systém W33 v souladu s mazacím plánem stroje.
