ZKL 22308 EKW33J C3 soudečkové ložisko

ZKL 22308 EKW33J C3 soudečkové ložisko

ZKL 22308 EKW33J C3 je dvouřadé soudečkové ložisko prémiové české produkce, konstruované pro přenos extrémních radiálních a současně působících axiálních sil v obou směrech. Ložisko je navrženo se schopností kompenzovat úhlové naklopení (nesouosost) hřídele vůči tělesu, což eliminuje riziko předčasného opotřebení vlivem průhybů hřídele nebo montážních nepřesností.

Alternativní označení a identifikace:

PID: 353682
Typové značení: 22308 EKW33J C3, 22308K EW33J C3, 22308EKW33JC3
Ekvivalenty: 22308K, 22308 EKW33, Spherical roller bearing 22308

Geometrie a konstrukční prvky:

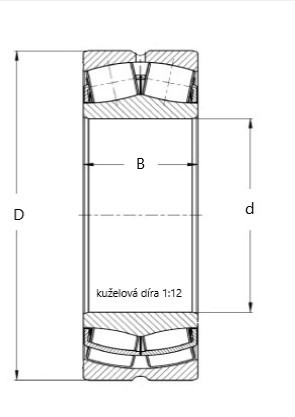

• Kuželová díra (K): Vnitřní otvor s kuželovitostí 1:12 pro montáž na kuželové čepy nebo pomocí upínacích pouzder.
• Mazací systém (W33): Obvodová drážka a tři mazací otvory ve vnějším kroužku pro přímý přívod maziva k valivým tělesům.
• Vnitřní vůle C3: Zvětšená radiální vůle vhodná pro aplikace s vysokým teplotním zatížením nebo vysokými otáčkami, kde dochází k tepelné roztažnosti materiálu.
• Ocelová klec (J): Lisovaná dvoustranná klec z ocelového plechu zajišťuje stabilitu soudečků a odolnost proti mechanickému namáhání.
• Bez těsnění: Otevřené provedení určené pro provoz v olejové lázni nebo při domazávání plastickým mazivem.

Funkční charakteristika:

Ložisko se vyznačuje vysokou dynamickou únosností a robustností. Konstrukce se dvěma řadami soudečků se společnou kulovou oběžnou dráhou na vnějším kroužku umožňuje naklopení v rozsahu až ±2° bez negativního vlivu na životnost. Ocelová klec zvyšuje odolnost proti vibracím a rázům v těžkých provozech.

Oblast použití / Příklady aplikací:

• Průmyslové převodovky a pohony s vysokým zatížením.
• Drtiče, třídiče a vibrační technika.
• Uložení hřídelí ventilátorů a excentrických mechanismů.
• Papírenské a textilní stroje.

Montáž a údržba:

Montáž ložiska s kuželovou dírou vyžaduje přesné nastavení radiální vůle po nalisování na kuželový čep nebo upínací pouzdro. Pro optimální funkci je nutné zajistit pravidelné mazání skrze systém W33. Vzhledem k otevřené konstrukci musí být ložisko v tělese chráněno proti vnikání abrazivních nečistot a vlhkosti.
