Soudečkové ložisko ZKL 22232 EW33J C3 je dvouřadé naklápěcí ložisko s válcovou dírou, které je navrženo pro přenos extrémních radiálních a současně působících axiálních sil. Konstrukce ložiska umožňuje kompenzaci nesouososti hřídele a eliminuje pnutí vznikající při průhybech hřídele nebo nesouososti uložení. Toto provedení pochází z české produkce výrobce ZKL a vyznačuje se vysokou provozní spolehlivostí v náročných průmyslových podmínkách.

Alternativní označení a identifikace

• Značení: 22232 EW33J C3
• PID: 350462
• Ekvivalenty: 22232 EW33J C3 ZKL, 22232-E1-C3, 22232CC/W33/C3

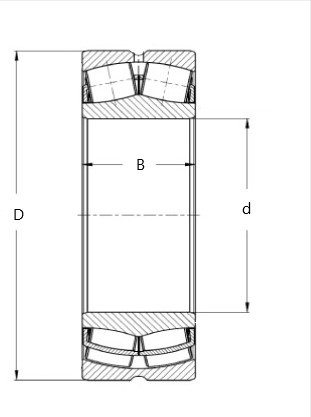

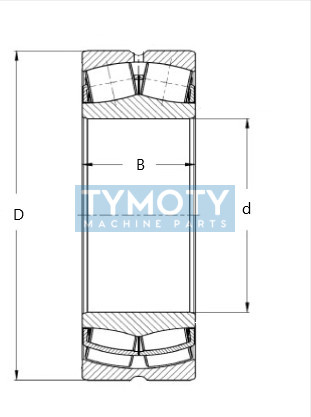

Geometrie a konstrukce

• Válcová díra: Standardní profil vnitřního kroužku pro přímou montáž na válcové čepy hřídelí.
• EW33J: Modernizovaná konstrukce se zvýšenou únosností, vybavená ocelovou klecí a mazací drážkou se třemi otvory ve vnějším kroužku pro efektivní distribuci maziva.
• Vůle C3: Zvětšená radiální vnitřní vůle, určená pro uložení s velkým teplotním spádem nebo pro eliminaci pnutí při vysokých otáčkách.
• Materiál: Vysoce čistá ložisková ocel pro zajištění maximální dynamické únosnosti a odolnosti proti únavě materiálu.

Konstrukční vlastnosti

Oblast použití

• Těžké strojírenství a pohony s vysokým rázovým zatížením.
• Uložení hřídelí v převodovkách, papírenských strojích a drtičích.
• Dopravníkové systémy a vibrační zařízení v těžebním průmyslu.

Montáž a údržba

Díky mazací drážce a otvorům v provedení W33 (integrováno v označení EW33J) je ložisko připraveno pro domazávání skrze těleso ložiskové jednotky. Při montáži je nutné zajistit čistotu pracovního prostředí a dodržet postupy pro lisování nebo ohřev vnitřního kroužku, aby nedošlo k poškození valivých drah. Vůle C3 musí být zohledněna při výpočtu lícování s hřídelem a tělesem.
