ZKL 22230 KW33M soudečkové ložisko

ZKL 22230 KW33M soudečkové ložisko

ZKL 22230 KW33M je vysoce výkonné dvouřadé soudečkové ložisko z produkce tradičního českého výrobce ZKL. Tento typ ložiska je speciálně navržen pro přenos extrémních radiálních sil a současně působících axiálních sil v obou směrech. Konstrukce se dvěma řadami soudečků a společnou kulovou oběžnou dráhou na vnějším kroužku umožňuje naklápění ložiska, čímž dochází k eliminaci průhybů hřídele a vyrovnávání nesouososti úložných míst.

Alternativní označení a identifikace:

• PID: 353451
• Zápis dle ISO: 22230-K-W33-M
• Alternativní zápisy: 22230 KW33M, 22230K W33M, 22230KW33M, L.22230K W33M
• Země původu: Česká republika (CZ produkce)

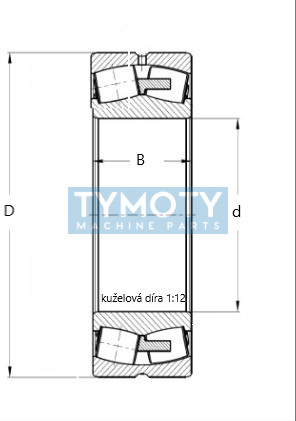

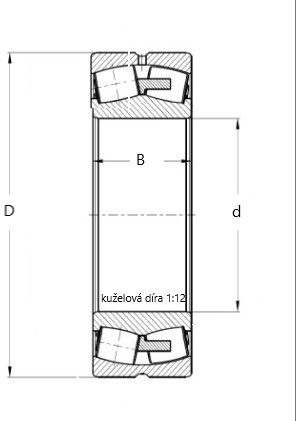

Geometrie a konstrukce:

• Kuželová díra (K): Ložisko disponuje kuželovou vnitřní dírou (kuželovitost 1:12), což umožňuje montáž přímo na kuželové čepy nebo pomocí upínacích a stahovacích pouzder.
• Mazací drážka a otvory (W33): Vnější kroužek je opatřen obvodovou drážkou a třemi mazacími otvory pro efektivní přívod maziva přímo do funkčního prostoru ložiska.
• Masivní mosazná klec (M): Ložisko je vybaveno opracovanou mosaznou klecí s vedením na valivých tělesech nebo vnitřním kroužku, což zajišťuje vysokou stabilitu a odolnost při vibracích a vyšších provozních teplotách.
• Materiálové provedení: Vysoce kvalitní ložisková ocel s vysokou odolností proti opotřebení.

Konstrukční vlastnosti:

Díky robustnímu provedení s mosaznou klecí vyniká toto ložisko vysokou tuhostí a schopností pracovat v náročných provozních podmínkách. Geometrie soudečků je optimalizována pro rovnoměrné rozložení napětí v kontaktních zónách. Schopnost naklopení (cca 1° až 2,5° v závislosti na zatížení) chrání uložení před předčasným opotřebením způsobeným deformacemi konstrukce.

Oblast použití / Příklady aplikací:

• Těžké strojírenství a hutní průmysl
• Pohony dopravníků a drtiče minerálů
• Papírenské stroje a textilní linky
• Velké převodovky a větrné turbíny
• Vibrační síta a excentrické pohony

Montáž a údržba / Pokyny k aplikaci:

Při montáži ložiska s kuželovou dírou je nutné dbát na správné radiální domáčknutí, které se kontroluje měřením redukce radiální vůle pomocí spárových měrek. Díky systému W33 je doporučeno pravidelné domazávání ložiska mazivem odpovídajícím provozní teplotě a otáčkám aplikace. Mosazná klec umožňuje provoz v prostředích s vyšším tepelným zatížením než standardní ocelové nebo plastové klece.
