ZKL 22224 EKW33J C3 soudečkové ložisko

ZKL 22224 EKW33J C3 soudečkové ložisko

ZKL 22224 EKW33J C3 je dvouřadé soudečkové ložisko prémiové české produkce, konstruované pro přenášení extrémních radiálních a současně působících axiálních zatížení v obou směrech. Tato ložiska jsou díky své vnitřní konstrukci schopna kompenzovat nesouosost hřídele vůči tělesu a průhyby hřídele bez negativního vlivu na jejich funkci a životnost. Model disponuje kuželovou dírou pro specifické způsoby montáže a zvětšenou radiální vůlí C3.

Alternativní označení a identifikace:

• ZKL: 22224 EKW33J C3
• Ekvivalenty: 22224K EW33J C3, L.22224K EW33J C3, 22224EKW33JC3
• Slovenské označení: súdčekové ložisko 22224 EKW33J C3
• PID: 353423

Geometrie a konstrukce

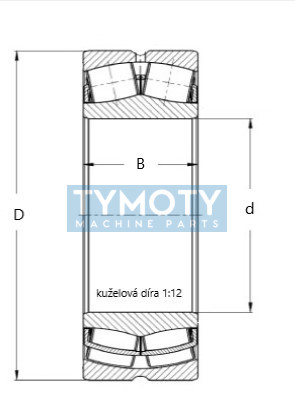

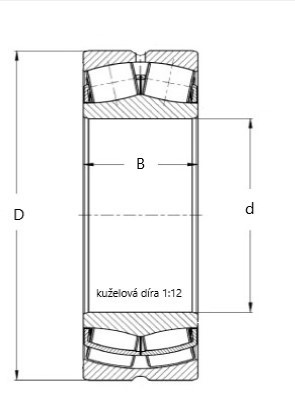

• Kuželová díra (K): Vnitřní průměr s kuželovým profilem, ideální pro montáž na kuželové čepy hřídelů nebo pomocí upínacích a stahovacích pouzder.
• Mazací systém (W33): Vnější kroužek je vybaven obvodovou drážkou a třemi mazacími otvory pro optimální přívod maziva přímo k valivým tělesům.
• Zvětšená radiální vůle (C3): Vyšší vnitřní vůle než u standardních ložisek, nezbytná pro aplikace s vysokými teplotami nebo vysokými otáčkami, kde dochází k tepelné roztažnosti materiálu.
• Ocelová klec (J/EW33): Robustní lisovaná ocelová klec zajišťuje přesné vedení soudečků a odolnost v náročných provozních podmínkách.

Konstrukční vlastnosti

Ložisko je vyrobeno z vysoce kvalitní ložiskové oceli s důrazem na přesnost geometrie oběžných drah. Konstrukční řada 222 se vyznačuje vysokou únosností. Absence integrovaného těsnění umožňuje provoz v olejové lázni nebo pravidelné domazávání plastickým mazivem skrz drážku W33. Vnitřní uspořádání soudečků je optimalizováno pro minimalizaci tření a vývinu tepla.

Oblast použití

Toto soudečkové ložisko je určeno pro nejnáročnější průmyslové aplikace, zejména:

• Těžké strojírenství a hutní průmysl
• Energetika a pohonné systémy
• Drtiče, třídiče a vibrační zařízení
• Uložení hřídelí s rizikem průhybu nebo nesouososti
• Dopravníkové systémy pro těžký náklad

Montáž a údržba

Vzhledem k kuželové díře vyžaduje montáž přesné nastavení axiálního posuvu na čepu nebo pouzdru, aby bylo dosaženo správné provozní vůle. Doporučuje se kontrola radiální vůle listovými měrkami během montáže. Díky systému W33 je ložisko plně kompatibilní s centrálními mazacími systémy.
