ZKL 22220 KW33M soudečkové ložisko

ZKL 22220 KW33M soudečkové ložisko

ZKL 22220 KW33M je dvouřadé soudečkové ložisko prémiové české produkce, konstruované pro přenášení extrémních radiálních a současně působících axiálních sil v obou směrech. Ložisko je charakteristické svou naklopitelností, která mu umožňuje kompenzovat průhyby hřídele a nesouosost úložných míst. Tento model je vybaven kuželovou dírou pro montáž na kuželové čepy nebo pomocí upínacích a stahovacích pouzder na válcové hřídele.

Alternativní označení a identifikace:

• Výrobce: ZKL
• Značení: 22220 KW33M, 22220K W33M, L.22220K W33M
• PID: 353402
• Ekvivalenty: 22220-K-M-W33 (FAG/SKF), 22220 EK M W33

Konstrukční vlastnosti a geometrie

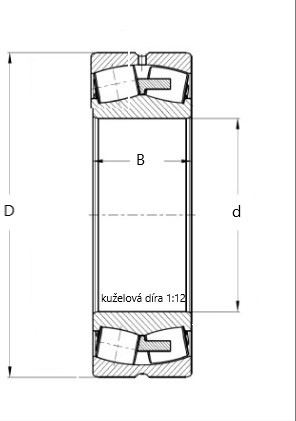

• Kuželová díra (K): Standardní kuželovitost 1:12 zajišťuje pevné spojení s hřídelí při použití odpovídajícího pouzdra.
• Masivní mosazná klec (M): Vedená na vnitřním kroužku, vykazuje vysokou odolnost proti vibracím, rázům a zvýšeným provozním teplotám.
• Systém domazávání (W33): Obvodová drážka a tři mazací otvory ve vnějším kroužku umožňují přímý přívod maziva do středu ložiska.
• Vnitřní konstrukce: Symetrické soudečky s optimalizovaným kontaktním profilem pro minimalizaci tření.

Hlavní výhody

• Vynikající schopnost vyrovnání úhlového nesouososti až do ± 2 stupňů v závislosti na zatížení.
• Vysoká dynamická a statická únosnost vhodná pro těžký průmysl.
• Zvýšená tuhost a tepelná stabilita díky masivní mosazné kleci.
• Zjednodušená montáž a demontáž na hřídel díky kuželovému provedení díry.

Oblast použití

• Těžké strojírenství a hutní provozy.
• Drtiče, třídiče a vibrační technika.
• Papírenské stroje a válcovací stolice.
• Velké převodovky a dopravníkové systémy.
