ZKL 22218 EW33J soudečkové ložisko

ZKL 22218 EW33J soudečkové ložisko

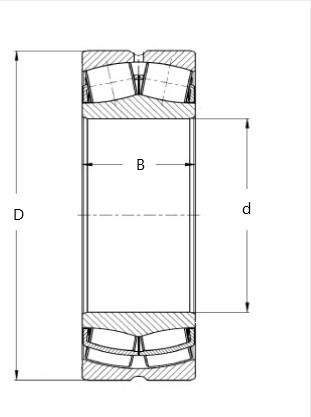

Ložisko ZKL 22218 EW33J je dvouřadé soudečkové ložisko s válcovou dírou, které je navrženo pro přenášení vysokých radiálních a současně působících axiálních sil v obou směrech. Konstrukční provedení EW33 představuje modernizovanou vnitřní geometrii pro vyšší únosnost (E) a obsahuje obvodovou drážku se třemi mazacími otvory ve vnějším kroužku (W33), což zajišťuje optimální distribuci maziva do pracovního prostoru valivých těles.

Alternativní označení a identifikace:

• Typové označení: 22218 EW33J
• PID: 350381
• Alternativy: L.22218 EW33J, 22218E/W33, 22218 EW33 J ZKL
• Ekvivalenty: 22218-E1-XL (FAG), 22218-E1 (INA), 22218 E (SKF)

Geometrie a konstrukce

• Válcová díra: Standardní provedení pro montáž přímo na hřídel.
• Klec typu J: Dvoudílná lisovaná klec z ocelového plechu vedená na valivých tělesech.
• Systém mazání W33: Integrovaná mazací drážka a tři otvory ve vnějším kroužku pro snadnou údržbu.
• Naklopitelnost: Ložisko je schopno kompenzovat nesouosost hřídele vůči tělesu v rozsahu cca 1.5° až 2.5° v závislosti na provozních podmínkách.

Funkční charakteristika

Díky symetrickým soudečkům a absenci vnitřních vodících nákružků (u provedení E) vykazuje ložisko nižší tření a generuje méně tepla při provozu, což prodlužuje životnost maziva i samotné součásti. Konstrukce je robustní a odolná vůči rázovému zatížení, což je klíčové pro průmyslové aplikace s proměnlivým zatížením.

Oblast použití

• Těžké strojírenství: Převodovky, drtiče a vibrační síta.
• Energetika: Pohony ventilátorů a čerpadel s vysokým výkonem.
• Zemědělství: Náročné uložení hřídelí v kombajnech a traktorech.
• Dopravní technika: Uložení náprav a převodových mechanismů.
