ZKL 22218 EW33J C3 soudečkové ložisko

ZKL 22218 EW33J C3 soudečkové ložisko

Dvouřadé soudečkové ložisko ZKL 22218 EW33J C3 představuje robustní ložiskovou jednotku určenou pro přenášení extrémních radiálních a současně působících axiálních sil v obou směrech. Tato ložiska jsou díky své konstrukci se dvěma řadami soudečků a společnou kulovou oběžnou dráhou na vnějším kroužku plně naklápěcí, což jim umožňuje bezpečně kompenzovat nesouosost hřídele vůči tělesu bez negativního vlivu na životnost a funkci. Provedení EW33J značí optimalizovanou vnitřní konstrukci pro zvýšenou únosnost, ocelovou klec a přítomnost mazací drážky se třemi otvory ve vnějším kroužku.

Alternativní označení a identifikace:

• Typové označení: 22218 EW33J C3
• Ekvivalenty: 22218 EW33JC3, 22218EW33JC3, 22218 E1 C3, 22218 EJ C3
• PID: 350382
• Slovenský zápis: súdkové ložisko, súdčekové ložisko
• Mezinárodní název: Spherical roller bearing

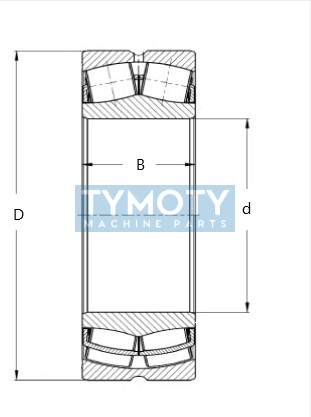

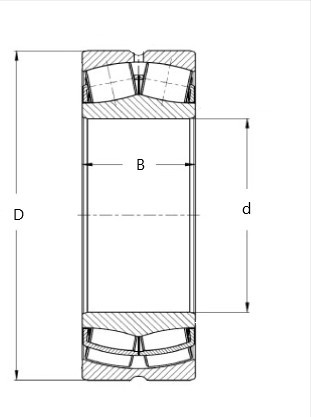

Geometrie a konstrukce

• EW konstrukce: Označení pro ložiska s modifikovanou vnitřní konstrukcí a lisovanou ocelovou klecí, které vykazují vyšší dynamickou únosnost.
• W33 (součást EW33): Standardní provedení s obvodovou drážkou a třemi mazacími otvory ve vnějším kroužku pro efektivní distribuci maziva přímo do středu ložiska.
• C3 (vůle): Zvětšená radiální vůle ložiska, která je nezbytná v aplikacích s vysokými provozními teplotami nebo tam, kde dochází k tepelné roztažnosti hřídele.
• Válcová díra: Standardní profil vnitřního otvoru pro přímou montáž na válcové čepy hřídelí.

Konstrukční vlastnosti

Ložisko je vyrobeno z vysoce kvalitní ložiskové oceli v souladu s evropskými standardy kvality ZKL. Ocelová klec vedená na soudečcích zajišťuje vysokou stabilitu ložiska i při vyšších otáčkách. Přesnost chodu odpovídá standardní třídě P0, přičemž vnitřní vůle C3 poskytuje dostatečnou rezervu pro eliminaci sevření valivých těles při zahřátí během provozu.

Funkční charakteristika

Díky schopnosti naklápění je toto ložisko imunní vůči průhybům hřídele a nepřesnostem při montáži těles. Design řady 222 vykazuje vynikající poměr mezi rozměry a únosností, což z něj činí ideální volbu pro náročné průmyslové pohony. Integrovaný systém mazání W33 výrazně usnadňuje servisní úkony a prodlužuje intervaly domazávání.

Oblast použití

Tento typ soudečkového ložiska nachází široké uplatnění v těžkém strojírenství, důlním průmyslu, energetice a stavebnictví. Mezi typické aplikace patří převodovky, drtiče, vibrační stroje, hřídele pásových dopravníků a papírenské válce, kde se očekávají rázová zatížení a mírná nesouosost.
