ZKL 22216 EKW33J NEW FORCE soudečkové ložisko

ZKL 22216 EKW33J NEW FORCE soudečkové ložisko

Ložisko 22216 EKW33J z prémiové řady NEW FORCE představuje vysoce výkonné dvouřadé soudečkové ložisko od tradičního českého výrobce ZKL. Tato řada je charakteristická optimalizovanou vnitřní geometrií, která umožňuje vyšší dynamickou únosnost a prodlouženou životnost oproti standardním provedením. Ložisko je konstruováno pro přenos vysokých radiálních i současně působících axiálních sil v obou směrech a díky své konstrukci dokáže kompenzovat nesouosost hřídele vůči tělesu.

Alternativní označení a identifikace:

• PID: 353362
• Značení: 22216 EKW33J NEW FORCE
• Ekvivalenty: 22216EKW33J, 22216-E1-K + AHX 316 (v sestavě s pouzdrem), Spherical roller bearing 22216
• Zápis bez mezer: 22216EKW33J

Geometrie a konstrukční prvky

• NEW FORCE: Pokročilá řada se zvýšenou přesností výroby, vyšší nosností a odolností proti vibracím a extrémním provozním podmínkám.

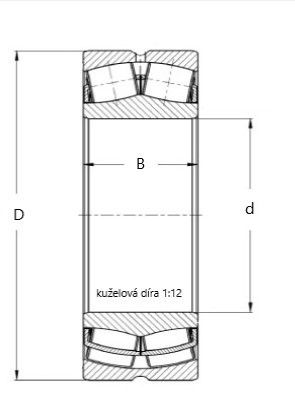

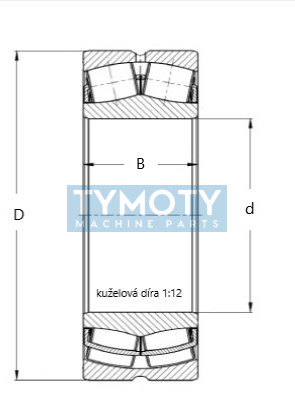

• Kuželová díra (K): Vnitřní otvor s kuželovitostí 1:12, určený pro montáž na kuželové čepy nebo pomocí upínacích pouzder.
• W33: Obvodová mazací drážka a tři otvory ve vnějším kroužku pro efektivní přívod maziva přímo do valivého prostoru.
• J: Konstrukční provedení s lisovanou ocelovou klecí, která zajišťuje stabilitu valivých těles i při vyšších otáčkách.
• Materiálové složení: Použití vysoce čisté oceli se speciálním tepelným zpracováním pro provoz při vyšších teplotách.

Hlavní výhody a funkční charakteristika

Řada NEW FORCE využívá moderní výrobní technologie, které zajišťují vyšší únavovou pevnost materiálu. Mezi hlavní výhody patří nízké tření, snížený vývin tepla během provozu a vysoká odolnost proti rázovému zatížení. Ložisko je navrženo tak, aby vyžadovalo minimální údržbu při zachování maximální provozní spolehlivosti v náročných průmyslových agregátech.

Oblast použití a příklady aplikací

Vzhledem ke svým technickým parametrům je ložisko určeno pro aplikace s vysokými nároky na nosnost a spolehlivost:

• Těžký průmysl a hutnictví.
• Energetika a pohonné systémy.
• Drtiče, třídiče a vibrační zařízení.
• Papírenské stroje a textilní průmysl.
• Stavební stroje a převodovky s vysokým zatížením.

Montáž a údržba

Při montáži verze s kuželovou dírou je nutné dbát na správné nastavení radiální vůle pomocí měrky nebo metody měření axiálního posunu na čepu. Mazací drážka W33 umožňuje snadnou domazávání za provozu. Doporučuje se používat plastická maziva s EP aditivy vhodná pro vysoká zatížení.
