ZKL 22206 EKW33J soudečkové ložisko

ZKL 22206 EKW33J soudečkové ložisko

ZKL 22206 EKW33J je dvouřadé soudečkové ložisko v prémiovém provedení, konstruované pro přenášení vysokých radiálních sil a současně působících axiálních sil v obou směrech. Toto ložisko je specifické svou schopností vyrovnávat úhlové naklopení (nesouosost) vnitřního kroužku vůči vnějšímu, což je kritické u aplikací s průhybem hřídelí nebo u nepřesných uložení. Varianta EKW33J značí optimalizovanou vnitřní konstrukci pro zvýšenou únosnost, kuželovou díru a mazací drážku s otvory ve vnějším kroužku.

Alternativní označení a identifikace:

• PID: 353261
• Typové značení: 22206 EKW33J, 22206EKW33J, 22206 K W33 J
• Ekvivalenty: 22206-E1-K (FAG), 22206 EK (SKF)

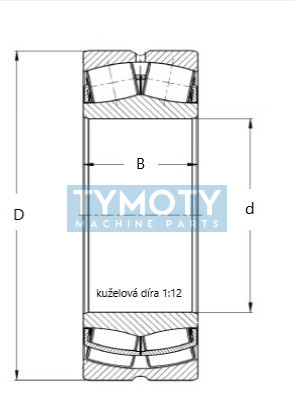

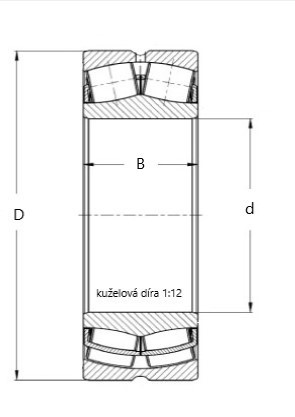

• Kódy: d=30 mm, D=62 mm, B=20 mm

Konstrukční vlastnosti a složení:

• Geometrie soudečků: Dvouřadá konstrukce se symetrickými soudečky vedenými na plovoucím středním kroužku nebo vodících přírubách.
• Profil díry: Kuželová díra (Tapered bore) v poměru 1:12, určená pro montáž na kuželové čepy nebo pomocí upínacích pouzder.
• Systém mazání (W33): Obvodová drážka a tři mazací otvory ve vnějším kroužku pro přímý přívod maziva do valivého prostoru.
• Materiál: Vysoce čistá ložisková ocel s tepelnou stabilizací pro standardní provozní teploty.
• Klec: Robustní ocelová klec (J) zajišťující precizní vedení valivých těles i při rázovém zatížení.

Funkční charakteristika:

Ložisko disponuje vysokou statickou a dynamickou únosností díky optimalizovanému kontaktu mezi soudečky a oběžnými drahami. Provedení W33 výrazně zjednodušuje proces domazávání, čímž prodlužuje servisní intervaly v náročných provozech. Konstrukce bez těsnění vyžaduje externí mazání (olejová lázeň nebo plastické mazivo) a je vhodná pro vyšší otáčky než varianty s integrovaným těsněním.

Oblast použití:

• Uložení hřídelí v převodovkách a čerpadlech.
• Dopravníkové systémy a těžební stroje.
• Papírenský a textilní průmysl (vyrovnávání průhybů válců).
• Všeobecné strojírenství s nároky na kombinované zatížení.

Montáž a údržba:

Vzhledem k kuželové díře se doporučuje montáž pomocí hydraulických matic nebo upínacích pouzder při současné kontrole radiální vůle spároměry. Při domazávání skrze drážku W33 je nutné zajistit čistotu mazacích hlavic, aby nedošlo ke kontaminaci vnitřního prostoru ložiska nečistotami.
