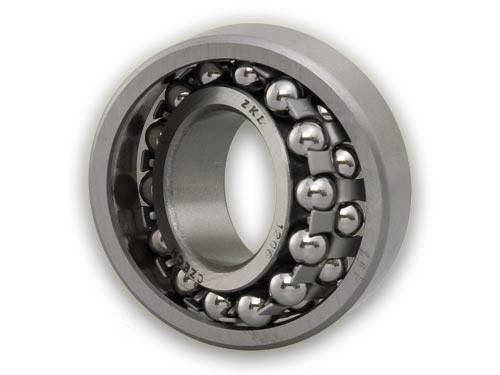

ZKL 1305 K naklápěcí kuličkové ložisko

ZKL 1305 K naklápěcí kuličkové ložisko

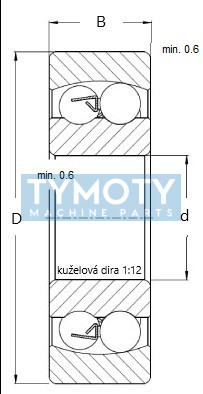

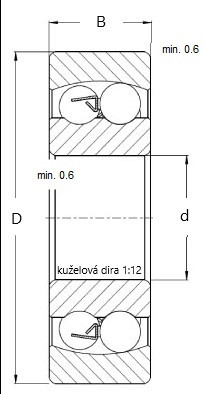

ZKL 1305 K je nerozebíratelné dvouřadé naklápěcí kuličkové ložisko s kuželovou dírou (kužel 1:12), konstruované pro aplikace vyžadující kompenzaci nesouososti. Vnější kroužek disponuje společnou kulovou oběžnou dráhou pro obě řady kuliček, což umožňuje volné naklápění vnitřního kroužku s kuličkami a klecí. Tato konstrukce efektivně vyrovnává průhyby hřídele nebo nesouososti uložení vzhledem k tělesu, aniž by došlo k nepříznivému ovlivnění funkce ložiska.

Alternativní označení a identifikace

• Typové označení: 1305 K
• PID: 322630
• Alternativní zápis: L.1305K ZKL, 1305K, 1305-K
• Výrobce: ZKL (CZ produkce)

Konstrukční a materiálové vlastnosti

• Profil díry: Kuželová díra určená pro montáž přímo na kuželový čep nebo na válcovou hřídel pomocí upínacího pouzdra.
• Klec: Lisovaná ocelová klec vedená dvěma řadami kuliček pro zajištění stability valivých těles.
• Kinematika: Dvouřadá konstrukce s nízkým třením, vhodná pro střední až vysoké otáčky.
• Vůle: Normální radiální vůle (standardní provedení).

Hlavní výhody a funkční charakteristika

Ložisko je navrženo pro eliminaci statických i dynamických úhlových vychýlení hřídele. Díky kulové dráze vnějšího kroužku ložisko nepřenáší ohybové momenty způsobené nesouosostí na ložiskový uzel, což prodlužuje životnost celé soustavy a snižuje vibrace. Otevřené provedení umožňuje domazávání standardními plastickými mazivy nebo provoz v olejové lázni.

Montáž a údržba

Vzhledem k přítomnosti kuželové díry se ložisko ZKL 1305 K upevňuje na válcovou hřídel primárně pomocí upínacího pouzdra typu H 305. Při montáži je nutné dbát na správné nastavení radiální vůle prostřednictvím axiálního dotažení na kuželové ploše. Ložisko je dodáváno v konzervovaném stavu a vyžaduje odpovídající mazání dle provozních podmínek.

Příklady aplikací

• Dlouhé hřídele s rizikem průhybu
• Zemědělské stroje a dopravníky
• Textilní průmysl
• Ventilátory a dmychadla
• Uložení s méně tuhými ložiskovými tělesy
