ZKL 1200 naklápěcí kuličkové ložisko

ZKL 1200 Naklápěcí kuličkové ložisko

Ložisko ZKL 1200 je dvouřadé, nerozebíratelné naklápěcí kuličkové ložisko s válcovou dírou, vyráběné v rámci tradiční české produkce ZKL. Konstrukce se vyznačuje společnou kulovou oběžnou dráhou ve vnějším kroužku, což umožňuje vzájemné naklopení kroužků. Tento prvek je zásadní pro eliminaci nesouososti uložení nebo vyrovnání průhybů hřídele vzhledem k tělesu, aniž by došlo k negativnímu ovlivnění funkčnosti ložiska.

Alternativní označení a identifikace

• 1200
• ZKL 1200
• L.1200 ZKL
• PID: 320084
• Self-aligning ball bearing 1200

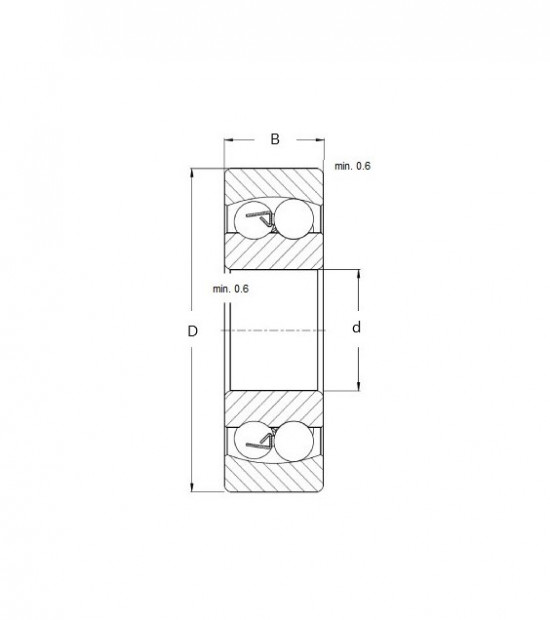

Geometrie a konstrukční prvky

• Dvouřadá konstrukce: Dvě řady kuliček zajišťují stabilitu a schopnost přenášet radiální zatížení při současném naklápění.
• Válcová díra: Standardní provedení otvoru pro přímou montáž na válcový čep hřídele.
• Lisovaná klec: Ocelová klec vedená kuličkami zajišťuje přesné vedení valivých těles i při vyšších otáčkách.
• Otevřené provedení: Ložisko je dodáváno bez těsnění, což umožňuje volný oběh maziva (oleje nebo plastického maziva) v ložiskovém uzlu.

Funkční charakteristika

Díky kulovému tvaru oběžné dráhy vnějšího kroužku je ložisko ZKL 1200 schopno kompenzovat nesouosost hřídele. Tím se snižuje namáhání hran valivých těles a prodlužuje se celková životnost uložení v náročných provozních podmínkách, kde dochází k dynamickému namáhání a průhybům.

Oblast použití / Příklady aplikací

• Uložení dlouhých hřídelí v průmyslových převodovkách a pohonech.
• Zemědělské stroje a textilní zařízení s rizikem nesouososti.
• Dopravníkové systémy a ventilátory.
• Všeobecné strojírenství pro aplikace s vyrovnáváním nepřesností montáže.
