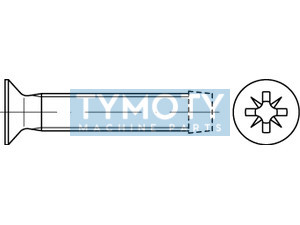

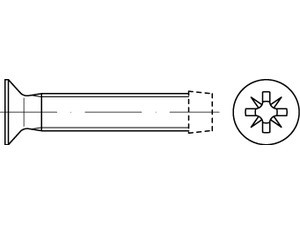

Šroub závitotvorný záp.pozidr. DIN 7500M M5x40 pozink

Šroub závitotvorný DIN 7500M, M5x40, ocel, pozink

Závitotvorný šroub se zápustnou hlavou a křížovou drážkou Pozidriv, vyrobený z kalené oceli s galvanickým zinkováním. Tento spojovací prvek odpovídá normě DIN 7500 v provedení M (shodné s ČSN 021224). Je určen k přímému šroubování do předvrtaných otvorů v tvárných kovových materiálech, kde si šroub při montáži vlastní geometrií vytlačuje (tváří) vnitřní metrický závit bez vzniku třísek. Tento proces zajišťuje vysokou odolnost spoje proti vibracím a významně zkracuje dobu montáže.

Alternativní označení a identifikace:

• DIN: 7500M
• ČSN: 021224
• ISO: 7046 (geometrie hlavy)
• PID: 866621
• Ekvivalenty: DIN 7500 Stahl Form M-Z, Thread rolling screws M5x40

Konstrukční prvky a vlastnosti:

• Materiál: Kalená ocel (hardened steel) s vysokou pevností.
• Geometrie závitu: Speciální lobulární (polygonální) profil závitu pro snížení montážního momentu.
• Typ hlavy: Zápustná hlava 90° dle DIN 965 / ISO 7046.
• Pohon: Křížová drážka Pozidriv (Z) pro stabilní přenos krouticího momentu.
• Povrchová úprava: Galvanické zinkování (Zn) pro základní korozní ochranu.

Hlavní výhody a funkční charakteristika:

Použití závitotvorných šroubů eliminuje potřebu samostatného řezání závitů, což snižuje náklady na nástroje a čas montáže. Díky tváření materiálu za studena dochází ke zpevnění vytvořeného vnitřního závitu, což zvyšuje pevnost a stabilitu spoje. Speciální polygonální průřez šroubu zajišťuje nízký odpor při zašroubování a zároveň vysoký odpor proti samovolnému uvolnění.

Oblast použití a příklady aplikací:

Šroub je určen pro montáž do materiálů s dobrou tvárností. Typické aplikace zahrnují:

• Šroubování do ocelových plechů a profilů.
• Montáž do hliníku a hliníkových odlitků.
• Aplikace v zinku a zinkových odlitcích.
• Spoje v neželezných kovech.
• Průmyslová výroba rozvaděčů, spotřebičů a automobilových komponentů.

Montáž a údržba:

Pro správnou funkci je kritické dodržení přesného průměru předvrtaného jádrového otvoru. Průměr otvoru se volí v závislosti na tloušťce a typu materiálu obrobku. Šroub vytváří protikus, který je kompatibilní se standardními metrickými šrouby, což umožňuje případnou opravu spoje běžným šroubem.
