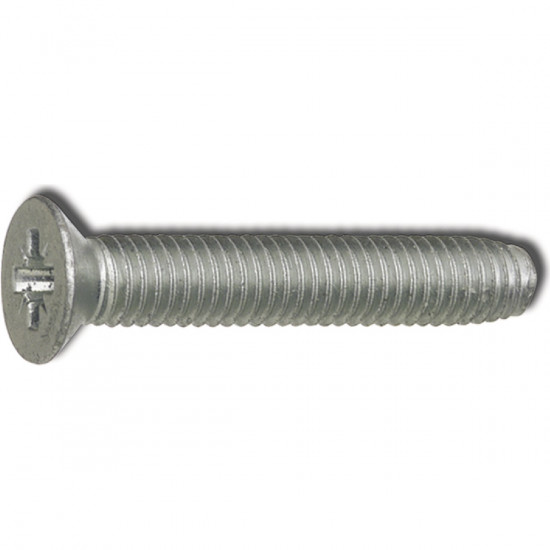

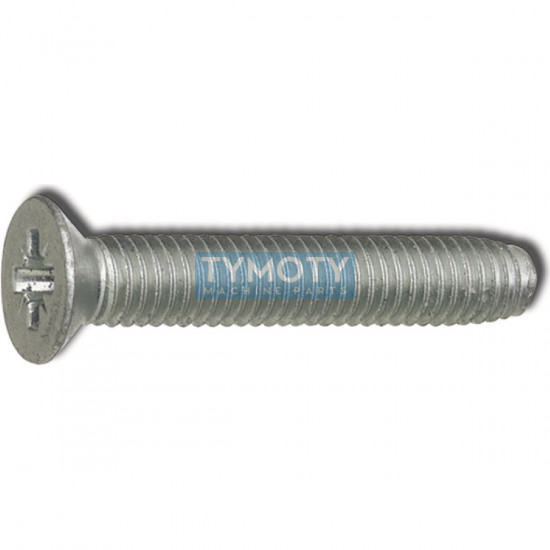

Šroub závitotvorný záp.pozidr. DIN 7500M M3x8 pozink

Šroub závitotvorný DIN 7500M M3x8, zápustná hlava, Pozidriv, pozink

Závitotvorný šroub DIN 7500M představuje vysoce efektivní spojovací prvek určený pro vytváření metrického vnitřního závitu v předvrtaných otvorech tvárných materiálů. Proces probíhá plastickou deformací (tvářením) bez vzniku kovových třísek, což zajišťuje čistotu spoje, vysokou odolnost proti vibracím a zkracuje dobu montáže díky eliminaci operace řezání závitu.

Alternativní označení a identifikace:

• ČSN: 021224
• DIN: 7500 Form M (M-Z)
• ISO ekvivalent geometrie hlavy: ISO 7046 / DIN 965
• Produktový kód (PID): 866601
• Interní označení: S-03/008 ZT ZP P

Konstrukční vlastnosti

• Trilobulární geometrie: Závitová část disponuje polygonálním (lobulárním) průřezem, který minimalizuje třecí moment při zašroubování a umožňuje plynulý proces tváření materiálu.
• Materiálové složení: Vyrobeno z vysoce kvalitní kalené oceli, která poskytuje nezbytnou tvrdost pro deformaci protikusu při zachování pevnosti spoje.
• Povrchová úprava: Galvanické zinkování (Zn) zajišťuje základní antikorozní ochranu vhodnou pro vnitřní prostředí.
• Typ hlavy a pohon: Zápustná hlava s křížovou drážkou Pozidriv (PZ) pro lícování s povrchem a efektivní přenos krouticího momentu.

Funkční charakteristika

Šroub při montáži do připraveného otvoru vytlačuje okolní materiál, čímž vzniká vnitřní metrický závit s vysokým stupněm zpevnění. Protože nedochází k přerušení vláken materiálu jako u klasického řezání, vykazuje vytvořený spoj vyšší únosnost a vynikající samosvorné vlastnosti. Vytvořený závit je plně kompatibilní s běžnými metrickými šrouby dle ISO 261.

Oblast použití / Příklady aplikací

• Přímé šroubování do konstrukčních ocelí a ocelových plechů.
• Montáž do hliníku, hliníkových odlitků a profilů.
• Aplikace v součástech ze zinku a zinkových odlitků.
• Vhodné pro neželezné kovy a další tvárné materiály s odpovídající plasticitou.
