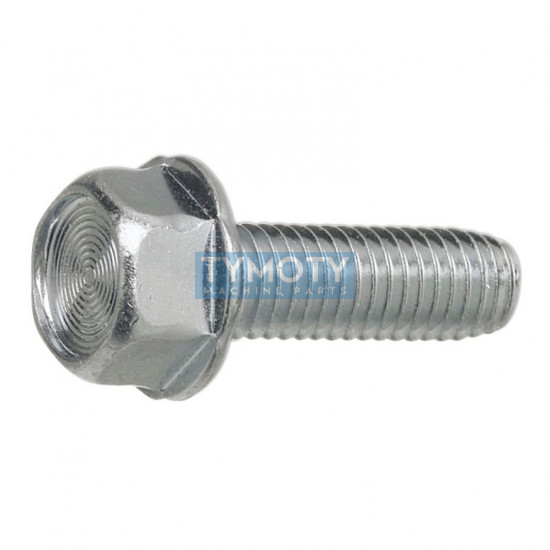

Šroub závitotvorný šestihran s límcem DIN 7500D M5x16 pozink

Šroub závitotvorný šestihran s límcem DIN 7500D M5x16 pozink

Závitotvorný šroub podle normy DIN 7500D je vysoce efektivní spojovací prvek určený pro beztřískové vytváření metrického vnitřního závitu v předvrtaných otvorech. Produkt je vyroben z cementované oceli, která zajišťuje nezbytnou tvrdost závitového profilu pro tváření materiálu, a je opatřen galvanickým zinkem s doplňkovým povlakem proti tření. Tato kombinace výrazně snižuje montážní krouticí moment a chrání spoj proti korozi. Šestihranná hlava s integrovaným límcem (přírubou) zajišťuje optimální rozložení přítlačné síly a eliminuje potřebu použití podložky.

Alternativní označení a identifikace:

• Objednací kód: 866317
• Typové značení: S-05/016 ZT 6HL ZB
• Normy: DIN 7500 typ D, ČSN 21224, ISO 10584 (ekvivalentní parametry)
• Ostatní identifikátory: Flange bolts, Threadrolling screws, Hexagon head screws with flange, Skrutka závitotvorná šesťhran DIN 7500D M5x16 pozink

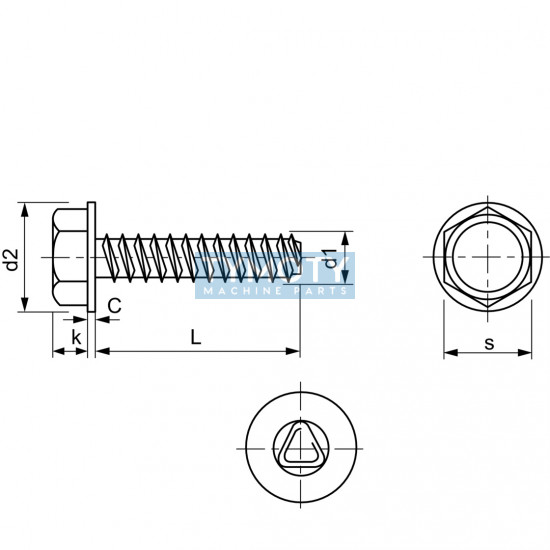

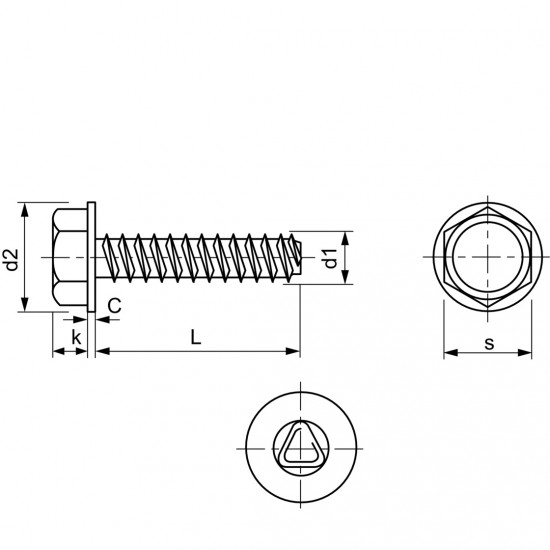

Konstrukční vlastnosti a geometrie

• Závitotvorný profil: Speciální geometrie dříku umožňuje plastické přetvoření materiálu v otvoru do profilu metrického závitu bez vzniku třísek.
• Šestihranná hlava s límcem: Integrovaná příruba zvětšuje dosedací plochu šroubu, čímž snižuje měrný tlak na spojovaný materiál.
• Materiálové složení: Cementovaná ocel s vysokou povrchovou tvrdostí a houževnatým jádrem.
• Povrchová úprava: Bílý zinkový chromát s antifrikčním povlakem pro plynulou montáž bez zadírání.

Hlavní výhody a funkční charakteristika

• Úspora času: Odpadá operace samostatného řezání závitů, což zkracuje výrobní cyklus.
• Vysoká pevnost spoje: Proces tváření závitu zpevňuje okolní materiál a zajišťuje těsný spoj s vysokou odolností proti vibracím a uvolnění.
• Snížení tření: Speciální povrchová vrstva minimalizuje odpor při zašroubování, což chrání montážní nářadí i samotný šroub.
• Beztřísková montáž: Vhodné pro aplikace v elektronice a přesné mechanice, kde je znečištění třískami nepřípustné.

Oblast použití a příklady aplikací

Šrouby DIN 7500D jsou určeny pro přímé šroubování do tvárných kovových materiálů. Jsou ideální pro aplikace v automobilovém průmyslu, výrobě bílé techniky a v kovovýrobě.

• Šroubování do ocelových plechů a profilů s dostatečnou tažností.
• Montáž do hliníkových a zinkových odlitků.
• Upevňování komponent v neželezných kovech (měď, mosaz).
• Konstrukce rámů a skříní strojních zařízení.

Pokyny k aplikaci

Pro správnou funkci je nezbytné dodržet doporučený průměr předvrtaného (jádrového) otvoru, který se liší podle tloušťky a typu podkladového materiálu. Při montáži dochází k vytlačení materiálu, nikoliv k jeho odřezání, proto je nutné zajistit dostatečný prostor pro plastickou deformaci. Šroub je určen pro opakované použití v již vytvořeném závitu, avšak maximální pevnost spoje je dosažena při prvním zašroubování.
