Šroub závitořezný záp.phillips DIN 7516D M5x20 pozink

Šroub závitořezný se zápustnou hlavou DIN 7516D, M5x20, pozinkovaný

Závitořezný šroub podle normy DIN 7516 ve tvaru D je vysoce funkční spojovací prvek určený pro vytváření vnitřního metrického závitu přímo při montáži do předvrtaného otvoru. Geometrie dříku šroubu umožňuje odvod třísek a postupné tváření závitu v materiálu, což eliminuje nutnost předchozího použití závitníku. Je vyroben z kalené oceli s galvanickým pozinkováním pro zajištění základní antikorozní ochrany.

Alternativní označení a identifikace:

• PID: 866219
• Kód: S-05/020 ZR ZH P
• Ekvivalenty: DIN 7516 Stahl Form D-H, Senk-Schneidschrauben
• Zápis v systémech: DIN 7516D M5x20, DIN7516D M5x20

Konstrukční prvky a složení

• Materiál: Zušlechtěná ocel s vysokou pevností pro řezání závitu.
• Povrchová úprava: Galvanický zinek (Zn) pro ochranu proti oxidaci.
• Geometrie hlavy: Zápustná hlava (90°) pro lícování s povrchem materiálu.
• Typ drážky: Křížová drážka Phillips (H) pro stabilní přenos krouticího momentu.
• Typ závitu: Metrický závitořezný se speciální geometrií řezné hrany.

Konstrukční vlastnosti

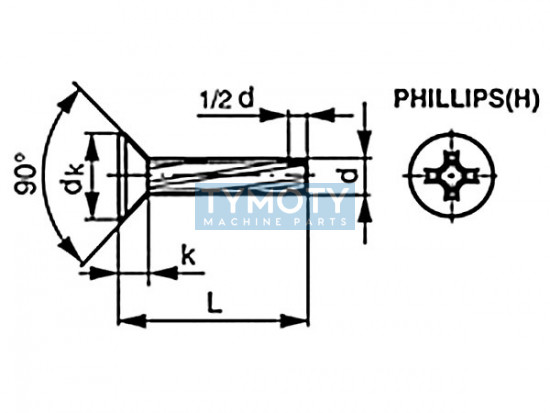

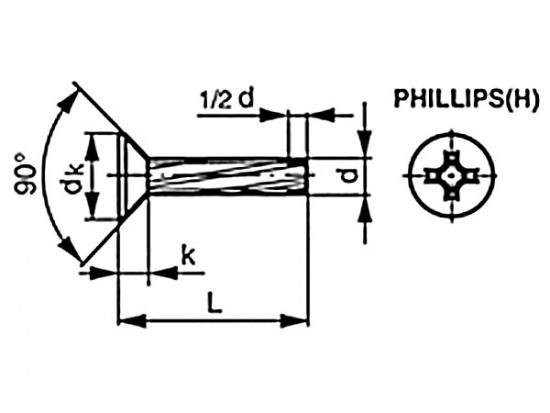

Tvar D dle normy DIN 7516 definuje šroub se zápustnou hlavou, jejíž rozměry odpovídají standardu DIN 965. Závitořezná schopnost je zajištěna zářezy na špičce šroubu, které prořezávají protizávit v materiálu. Tím vzniká velmi pevný spoj odolný vůči vibracím a uvolnění, jelikož závit v materiálu je vytvořen přesně na míru konkrétnímu šroubu.

Oblast použití a příklady aplikací

Tento typ šroubu je ideální pro aplikace v průmyslové výrobě, kde je kladen důraz na rychlost montáže a úsporu nákladů spojených s řezáním závitů. Typické využití zahrnuje:

• Montáž plechových konstrukcí a krytů.
• Strojírenská výroba a automobilový průmysl.
• Spojování profilů z neželezných kovů (hliník, měď, mosaz).
• Výroba elektrických rozvaděčů a bílé techniky.

Pokyny k aplikaci

Pro správnou funkci je nezbytné dodržet předepsaný průměr předvrtaného otvoru, který závisí na tloušťce a tvrdosti materiálu. Při montáži dochází k mírnému nárůstu odporu v momentě zařezávání, následovaný plynulým dotažením. Zápustná hlava vyžaduje zahloubení otvoru pro dosažení rovinnosti s povrchem.
