Šroub závitořezný záp.phillips DIN 7516D M4x16 pozink

Šroub závitořezný se zápustnou hlavou DIN 7516D M4x16, pozinkovaný

Závitořezný šroub se zápustnou hlavou a křížovou drážkou Phillips, odpovídající normě DIN 7516 tvar D, je speciální spojovací prvek určený pro vytváření metrického vnitřního závitu přímo v materiálu během montáže. Tento šroub v sobě kombinuje funkci spojovacího materiálu a závitníku, přičemž jeho konstrukce zajišťuje čisté zapuštění do roviny povrchu díky geometrii hlavy odpovídající normě DIN 965.

Alternativní označení a identifikace:

• PID: 866210
• Kód náhrady: S-04/016 ZR ZH P
• Mezinárodní označení: DIN 7516 steel D M 4 x 16 -H zinc plated gal Zn
• Technický název: Senk-Schneidschrauben mit Kopf nach DIN 965
• Ekvivalent: Závitorezná skrutka so zápustnou hlavou a krížovou drážkou Phillips

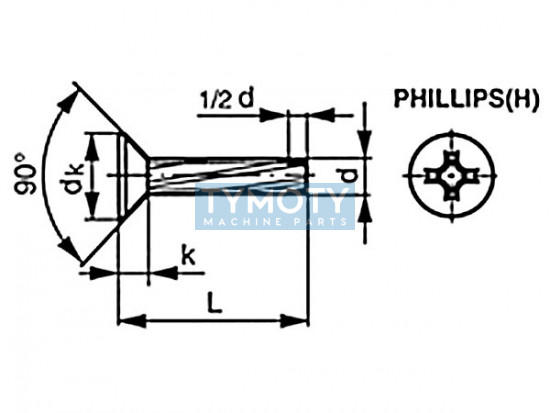

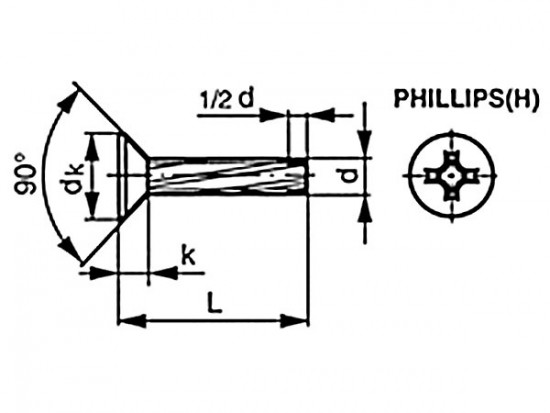

Konstrukční prvky a geometrie

• Závitová část: Metrický závitořezný závit se speciální geometrií pro snadné zaříznutí do materiálu.
• Tvar hlavy: Zápustná hlava umožňující lícování s povrchem součásti.
• Typ pohonu: Křížová drážka Phillips (H) pro efektivní přenos utahovacího momentu.
• Materiálové provedení: Kalená ocel s vysokou pevností a odolností proti lomu při řezání závitu.
• Povrchová úprava: Galvanické zinkování poskytující základní antikorozní ochranu.

Funkční charakteristika

• Samosvornost: Vytvořený závit je velmi těsný, což zvyšuje odolnost spoje proti uvolnění vlivem vibrací.
• Eliminace operací: Odpadá nutnost samostatného řezání závitu závitníkem a následného čištění otvoru.
• Vysoký účinný průřez: Díky technologii řezání závitu dochází k vysokému záběru profilu v materiálu.

Oblast použití / Příklady aplikací

• Montáž konstrukcí z ocelových plechů a hliníkových profilů.
• Výroba elektrických rozvaděčů a přesných mechanických zařízení.
• Automobilový průmysl při spojování dílů z neželezných kovů.
• Aplikace vyžadující estetické zapuštění hlavy šroubu do materiálu.

Montáž a technické pokyny

Pro správnou funkci je nutné dodržet doporučený průměr předvrtaného otvoru, který se liší podle tloušťky a tvrdosti podkladového materiálu (typicky pro M4 v oceli cca 3,6 mm). Při montáži dochází k třískovému nebo tvářecímu procesu (dle typu materiálu), proto je vyžadován dostatečný krouticí moment v počáteční fázi zařezávání.
