Šroub závitořezný Phillips DIN 7516A M5x20 pozink

Šroub závitořezný Phillips DIN 7516A M5x20 pozink

Závitořezný šroub dle normy DIN 7516 v provedení A je vysoce funkční spojovací prvek určený k vytváření metrického závitu v předvrtaném otvoru přímo při montáži. Na rozdíl od závitotvářecích šroubů, tento typ šroubu vytváří závit třískovým způsobem díky speciálně konstruované řezné drážce v dříku. Šroub je osazen válcovou zaoblenou hlavou, která svou geometrií odpovídá standardu DIN 7985.

Alternativní označení a identifikace:

PID: 866068
Typové značení: S-05/020 ZR VH P
Ekvivalenty: DIN 7516 Stahl Form A-H, Linsen-Schneidschrauben, DIN 7516 A M5x20, Thread cutting screws

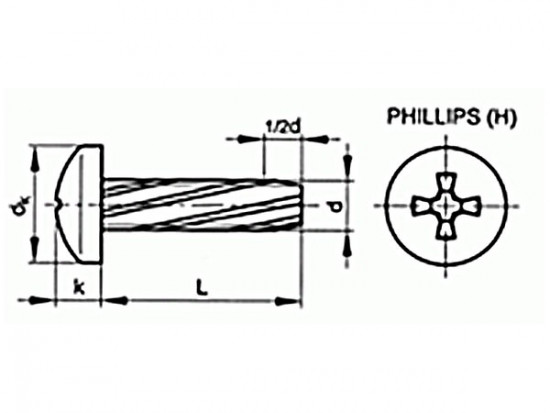

Geometrie a konstrukční prvky

• Tvar hlavy: Válcová zaoblená hlava (Linsenkopf) poskytující čistý estetický vzhled spoje.
• Typ drážky: Křížová drážka Phillips (označení H) pro standardní montážní nářadí.
• Dřík a závit: Metrický průměr M5 s integrovanou řeznou drážkou pro odvod třísek při tvorbě závitu.
• Materiál: Zušlechtěná ocel zajišťující potřebnou tvrdost pro řezání do kovových materiálů.
• Povrchová úprava: Galvanické zinkování (Zn) pro základní antikorozní ochranu v interiérovém prostředí.

Hlavní výhody a funkční charakteristika

Hlavní předností tohoto šroubu je eliminace potřeby samostatného řezání závitů v otvoru, což výrazně zrychluje montážní proces. Je určen pro materiály, které umožňují třískové obrábění, jako jsou hliníkové slitiny, barevné kovy, šedá litina nebo ocel s nižší pevností. Díky geometrii hlavy DIN 7985 zajišťuje vysoký přítlak v místě spoje.

Oblast použití a příklady aplikací

• Montáž plechů: Spojování tenkostěnných i silnostěnných plechů do předvrtaných otvorů.
• Elektrotechnika: Upevňování komponent do skříní a šasi z hliníku nebo oceli.
• Strojírenství: Slepé i průchozí otvory v odlitcích z měkkých kovů.
• Opravárenství: Rychlá oprava poškozených závitů nebo instalace dodatečných prvků bez závitníku.

Pokyny k aplikaci

Pro správnou funkci je nutné dodržet doporučený průměr předvrtaného otvoru, který se liší podle tloušťky a tvrdosti materiálu (obvykle o 0,3 až 0,6 mm menší než jmenovitý průměr M5). Šroub musí být zašroubován kolmo k povrchu, aby došlo ke správnému zaříznutí řezné hrany.
